ADIC924前端模块

产品简介
ADIC924是一款高集成度的前端模块(FEM)，内部集成有两个分别控制发射和接收路通断的单刀双掷开关，一个低噪声放大器和一个功率放大器，可广泛应用于UWB定位和通信系统。

发射和接收的模式转换通过两个控制电压实现，该芯片可适用于TDD系统。为确保芯片有更低的功耗，发射模式下低噪声放大器处于关闭状态，而在接收模式下功率放大器处于关闭状态。

性能特点

工作频率：14 - 18 GHz
发射路增益：25 dB @ 16 GHz
接收路增益：22 dB @ 16 GHz
RX噪声特性：3 dB @ 16 GHz
TX Psat输出功率：28 dBm
RX P1dB压缩点输出功率：7 dBm
TX 直流供电：VdT=8V，IdT=120 mA
RX 直流供电：VdR=2V，IdR=22 mA
芯片尺寸：3.66 mm×2.34 mm×0.08 mm

电性能表（VdT = 8 V ，VdR = 2 V ，Vc1/Vc2 = 0 V / -5 V ，VgT/VgR = -2 V 逐渐增加到 -0.9 V )

指标	最小值	典型值	最大值	单位

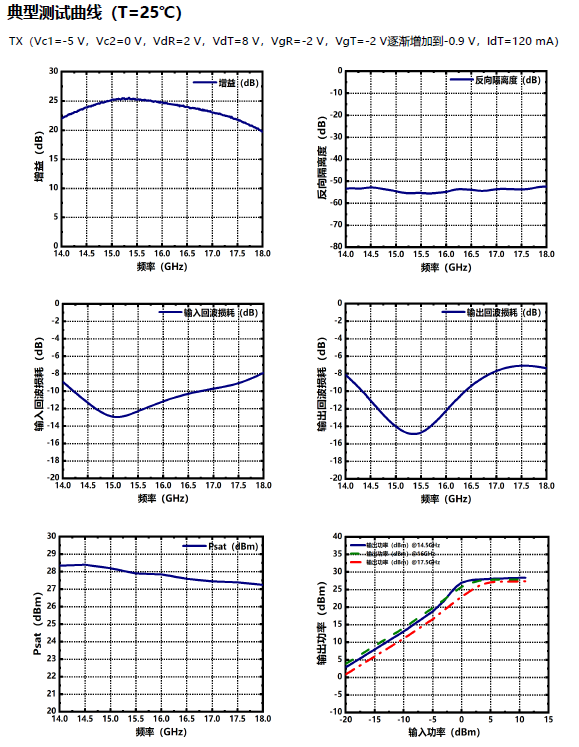

发射模式电性能（VdT = 8 V ，VdR = 2 V ，Vc1 = -5 V ，Vc2 = 0 V ，VgR = -2 V ，VgT= -2 V 逐渐增加到 -0.9 V )
频率	14	-	18	GHz
Tx 增益	19.8	25	25.5	dB
Tx Psat输出功率	27.6	28	28.4	dBm
Tx 输入回波损耗	-8	-11	-13	dB
Tx 输出回波损耗	-7	-12	-15	dB
TX 工作电流 IdT		120		mA

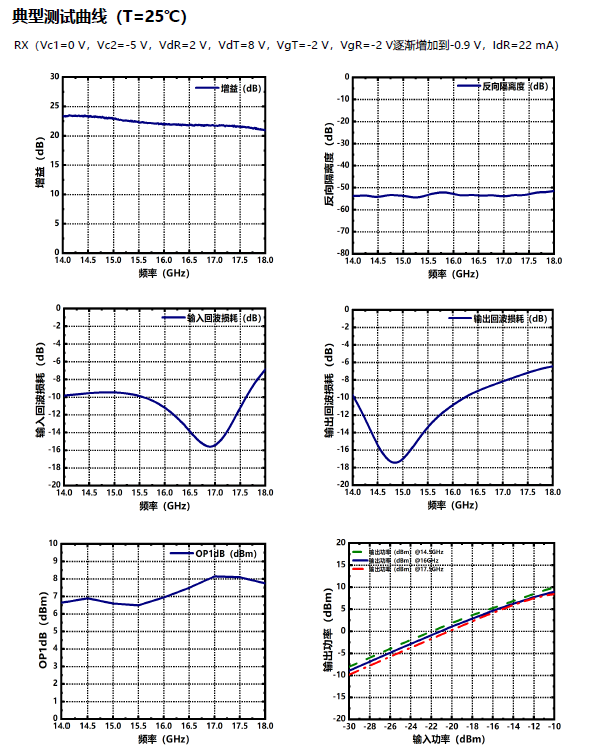

接收模式电性能（VdT = 8 V ，VdR = 2 V ，Vc1 = 0 V ，Vc2 = -5 V ，VgT = -2 V ，VgR= -2 V 逐渐增加到 -0.9 V )
频率	14	-	18	GHz
Rx 增益	21	22	23.5	dB
Rx 噪声特性	2.8	3	3.4	dB
Rx 1dB压缩点输出功率	6.5	7	8.2	dBm
Rx 输入回波损耗	-8	-12	-16	dB
Rx 输出回波损耗	-7	-12	-17	dB
RX 工作电流 IdR		22		mA
