ADIC208M低噪声放大器

产品简介

ADIC208M是一款频率覆盖18 - 22 GHz的低噪声放大器模块。该产品在整个工作频段内具有低噪声，高增益，高线性度的特点。模块尺寸44 mm x 43.7 mm，非常适合应用于微波混合集成电路和低功耗系统。

性能特点
· 工作频段：18 - 22 GHz
· 噪声系数：1.2 dB @ 20 GHz
· 增益： 22 dB @ 20 GHz
· P1dB：15.6 dBm @ 20.5 GHz
· 偏置电压：VDD = +2 V，Vg = 0.4 V
（Idd=10 mA）
· 模块尺寸：44 mm x 43.7 mm

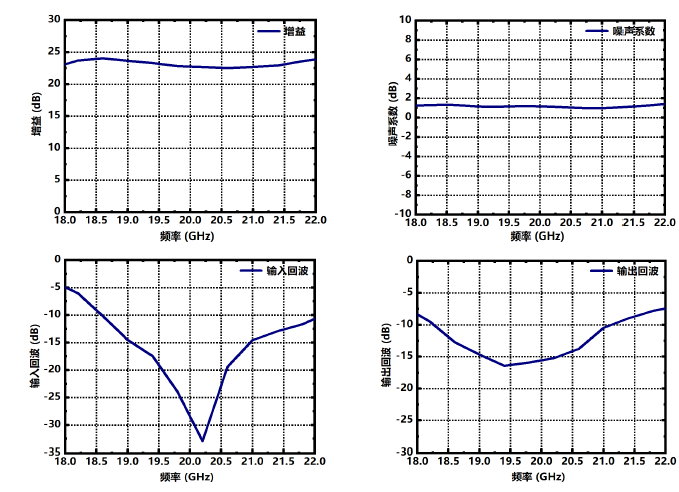

电性能表（T = 25 ℃，VDD = +2 V，IDD = 10 mA ）

指标	最小值	典型值	最大值	单位	范围
频率范围	18		22	GHz
增益		23 22 24		dB dB dB	18 GHz 20 GHz 22 GHz

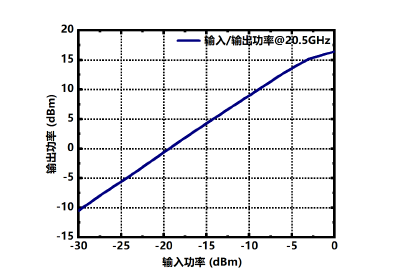

P1dB		15.6		dBm	20.5 GHz
输入回波损耗		-29		dB	20 GHz
输出回波损耗		-16		dB	20 GHz
噪声系数		1.1 1.2 1.5		dB dB dB	18 GHz 20 GHz 22 GHz
VDD		2		V
IDD		10		mA
