产品简介
ADIC001QF1是一款GaAs MMIC功率放大器，采用金属陶瓷封装，频率范围覆盖 5 - 6 GHz，功率增益22 dB，饱和输出功率40.3 dBm，功率附加效率36%。可广泛应用于RF/微波电路、卫星通信、军事和航天、雷达和电子对抗等。
性能特点
· 工作频率：5 - 6 GHz
· 饱和输出功率：40.3 dBm
· 功率附加效率：36% （典型值）
· 小信号增益：26 dB @ Vdd = +8 V
· 功率增益：22 dB
· 偏置条件：Vdd = +8 V， Idq = 4 A
· 输入/输出阻抗：50 Ω

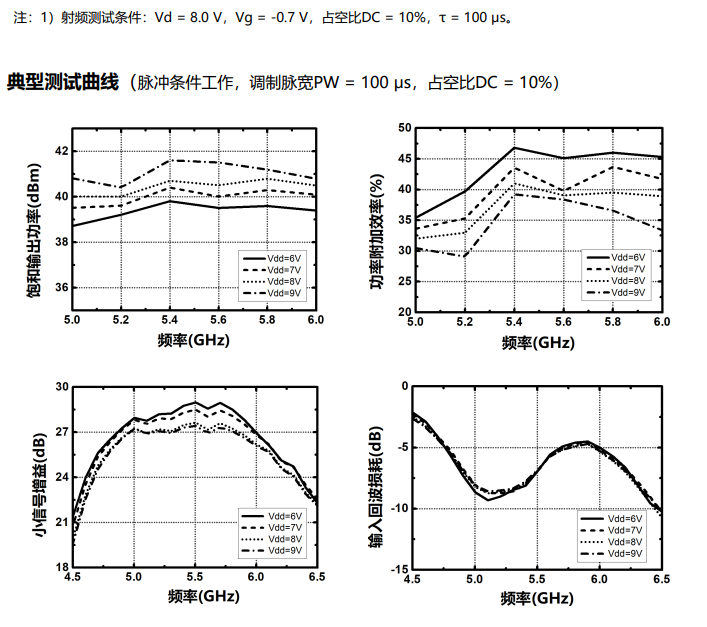

电性能表（T = 25 ℃，Vd = +8 V ，Idq = 4 A）
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
-
|
5 - 6
|
-
|
GHz
|
|
饱和输出功率
|
40
|
40.3
|
-
|
dBm
|
|
功率增益
|
-
|
22
|
-
|
dB
|
|
增益平坦度
|
|
±0.1
|
-
|
dB
|
|
功率附加效率
|
30.2
|
36
|
-
|
%
|
|
输入驻波
|
-
|
2.3 : 1
|
-
|
-
|
|
工作电流
|
-
|
4.0
|
-
|
A
|
ADIC001QF1产品手册
|
