产品简介
ADIC725M是一款宽带功分器模块，频率范围2-18 GHz，具有较低的插损和优良的端口驻波特性，隔离度大于18 dB.
器件采用SMA接口，便于系统中连接使用。
性能特点
· 宽频带工作：2-18 GHz
· 插入损耗：1.5 dB
· 隔离度：18 dB
· 输入回波损耗：15 dB
· 输入/输出阻抗：50 Ω
· 模块尺寸：88.8 mm × 11.8 mm
电性能表（T= +25 ℃，50 Ω system）
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
2
|
-
|
18
|
GHz
|
|
插入损耗
|
-
|
1.5
|
-
|
dB
|
|
插损波动
|
-
|
±0.5
|
-
|
dB
|
|
隔离度
|
-
|
18
|
-
|
dB
|
|
输入回波损耗
|
-
|
15
|
-
|
dB
|

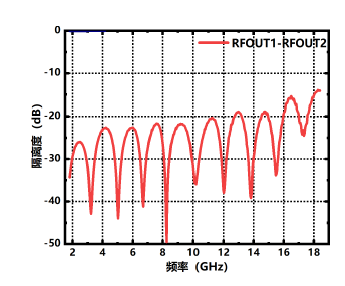

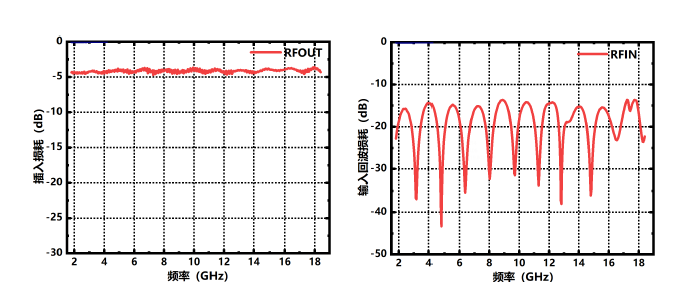

典型测试曲线 （T= +25 ℃，50 Ω system）
ADIC725M产品手册
|
