产品简介
ADIC746M-3是一款多节3 dB耦合器模块，频率范围2 - 18 GHz，具有较低的插损和优良的端口驻波特性，隔离度大于17 dB。
器件采用SMA接口，便于系统中连接使用。
性能特点
· 宽频带工作：2 - 18 GHz
· 插入损耗：0.6 dB
· 隔离度：17 dB
· 输入回波损耗：15 dB
· 输出回波损耗：15 dB
· 输入/输出阻抗：50 Ω
· 模块尺寸：102 mm × 50.5 mm
电性能表（T= +25 ℃，50 Ω system）
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
2
|
-
|
18
|
GHz
|
|
插入损耗
|
-
|
0.6
|
-
|
dB
|
|
幅度不平衡度
|
-
|
±0.6
|
-
|
dB
|
|
隔离度
|
-
|
17
|
-
|
dB
|
|
输入回波损耗
|
-
|
15
|
-
|
dB
|
|
输出回波损耗
|
-
|
15
|
-
|
dB
|

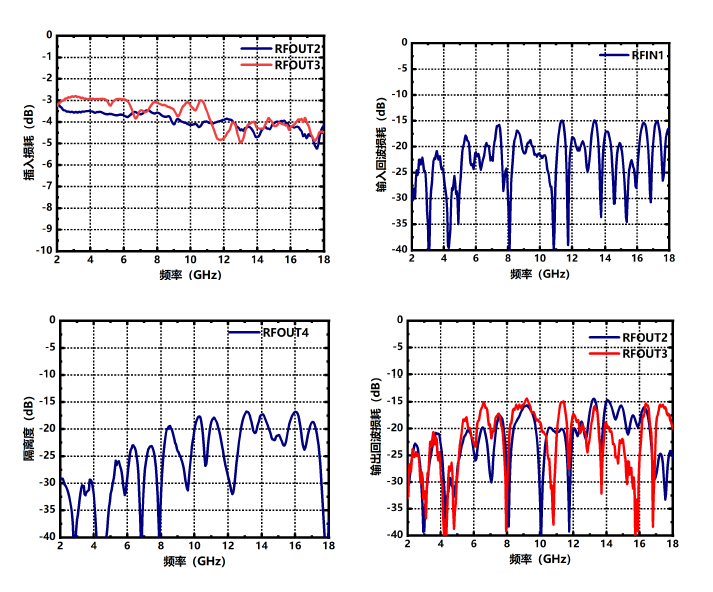

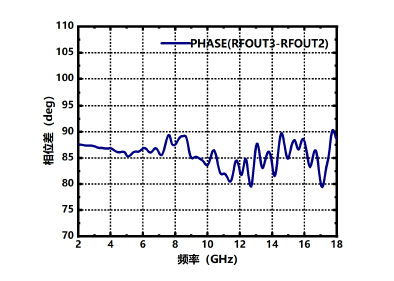

典型测试曲线（T= + 25 ℃，50 Ω system）
ADIC746M-3产品手册
|
