产品简介
ADIC557M是一款宽带180°移相器模块，频率范围2.8 - 67 GHz，具有较宽的带宽和优良的端口驻波特性，隔离度优于-50dB。器件采用SMA接口，便于系统中连接使用。
性能特点
· 宽频带工作：2.8 - 67 GHz
· 插入损耗：6.9 dB
· 输入回波损耗：11 dB
· 输出回波损耗：11 dB
· 输入/输出阻抗：50 Ω
· 模块尺寸：73.2 mm × 40.1 mm
电性能表（T= +25 ℃，50 Ω system）
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
2.8
|
-
|
67
|
GHz
|
|
插入损耗
|
-
|
6.9
|
-
|
dB
|
|
相位偏移
|
-
|
±10
|
-
|
deg
|
|
隔离度
|
-
|
50
|
-
|
dB
|
|
回波损耗
|
-
|
11
|
-
|
dB
|

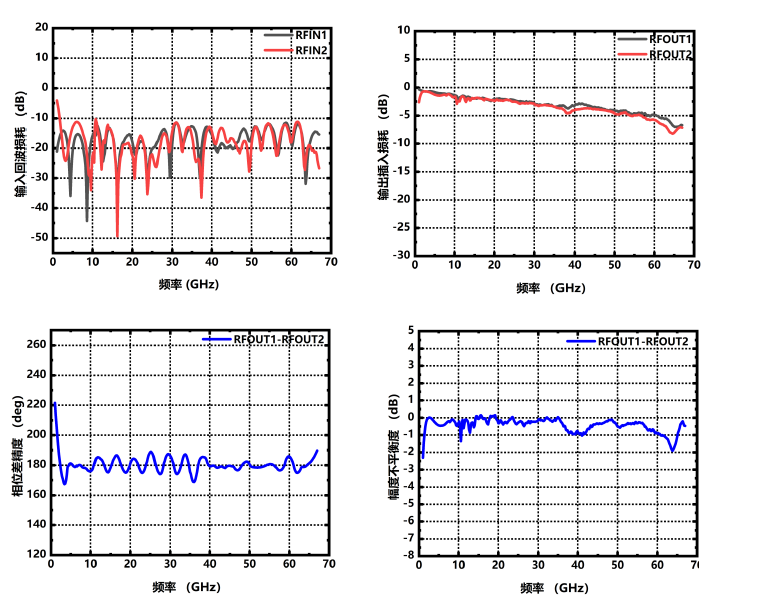

典型测试曲线（T= +25 ℃，50 Ω system）
ADIC557M产品手册
|
