参数
|
最小值
|
典型值
|
最大值
|
单位
|
条件/注释
|
REFIN特性
输入频率
输入灵敏度
输入电容
输入电流
|
10
2.5
|
10
|
60
AVDD
±60
|
MHz
V p-p
pF
uA
|
如果f< 10 MHz, 确保压摆率大于
21V/us
AVDD/2偏置
|
鉴相器
鉴相器频率
|
|
5
|
40
|
MHz
|
为保证低至3180 MHz频率输出,
推荐使用5MHz鉴相。
|
电荷泵
ICP级/源电流
高值
低值
吸电流与源电流匹配
ICP与VCP
ICP与温度
|
|
5
0.312
1
1.5
2
|
|
mA
mA
%
%
%
|
0.5 V ≤ VCP ≤ 2.5 V
0.5 V ≤VCP ≤ 2.5 V
VCP= 2.0 V
|
逻辑输入
输入高电压VINH
输入低电压VINL
输入电流IINH/IINL
输入电容CIN
|
1.5
|
3.0
|
0.6
±1
|
V
V
uA
pF
|
|
逻辑输出
输出高电压VOH
输出高电流IOH
输出低电压VOL
|
DVDD-
|
0.4
|
500
0.4
|
V
mA
V
|
选择CMOS输出
IOL= 500 uA
|
电源
AVDD
DVDD, VVCO, SDVDD, VP
DIDD+ AIDD
输出分频器
IVCO
IRFOUT
|
3.0
|
AVDD
21
6 to 24
65
15
|
3.6
27
75
35
|
V
mA
mA
mA
mA
|
这些电压必须等于AVDD
每个二分频输出消耗6 mA
RF输出级可编程
|
RF输出特性
最大VCO输出频率
最小VCO输出频率
使用分频器时最小VCO输出频率
VCO灵敏度
最小VCO调谐电压
最大VCO调谐电压
|
2990
186.8
|
33
0.5
2.5
|
4400
|
MHz
MHz
MHz
MHz/V
V
V
|
采用2MHz PFD
2990 MHz基波输出,选择16分频
|
噪声特性

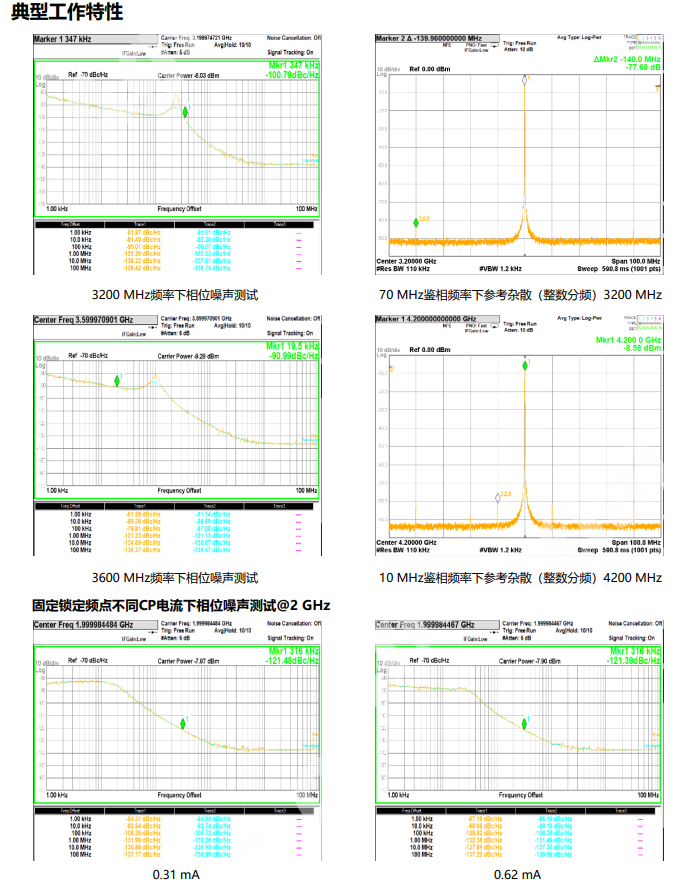

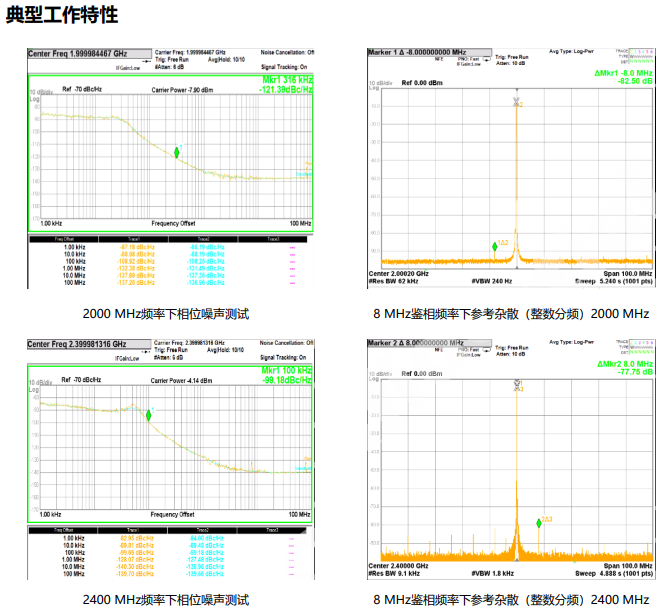

PLL相位噪声特性
PFD频率引起的杂散信号
使能RF静音时的信号电平
|
|
-80.0
-126.4
-136.57
-77.46
-121
-137.4
-70
-40
|
|
dBc/Hz
dBc/Hz
dBc/Hz
dBc/Hz
dBc/Hz
dBc/Hz
dBc
dBm
|
10KHz偏移、3180MHz载波
10MHz偏移、3180MHz载波
10MHz偏移、3180MHz 载波
10MHz偏移、4380MHz 载波
1MHz偏移、4380MHz载波
10MHz偏移、4380MHz载波
|
