产品简介
ADIC924是一款高集成度的前端模块
(FEM)，内部集成有两个分别控制发射和接收路通断的单刀双掷开关，一个低噪声放大器和一个功率放大器，可广泛应用于UWB定位和通信系统。发射和接收的模式转换通过两个控制电压实现，该芯片可适用于TDD系统。为确保芯片有更低的功耗，发射模式下低噪声放大器处于关闭状态，而在接收模式下功率放大器处于关闭状态。
性能特点
· 工作频率：14 - 18 GHz
· 发射路增益：25 dB @ 16 GHz
· 接收路增益：22 dB @ 16 GHz
· RX噪声特性：3 dB @ 16 GHz
· TX Psat输出功率：28 dBm
· RX P1dB压缩点输出功率：7 dBm
· TX 直流供电：VdT=8V，IdT=120 mA
· RX 直流供电：VdR=2V，IdR=22 mA
· 芯片尺寸：3.66 mm×2.34 mm×0.08 mm
电性能表（VdT = 8 V，VdR = 2 V，Vc1/Vc2 = 0 V / -5 V，VgT/VgR = -2 V 逐渐增加到 -0.9 V )
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
|
发射模式电性能（VdT = 8 V , VdR = 2 V，Vc1 = -5 V, Vc2= 0V, VgR = -2 V, VgT = -2V逐渐增加到-0.9 V）
|
|
频率
|
14
|
-
|
18
|
GHz
|
|
Tx增益
|
19.8
|
25
|
25.5
|
dB
|
|
Tx Psat输出功率
|
27.6
|
28
|
28.4
|
dBm
|
|
Tx 输入回波损耗
|
-8
|
-11
|
-13
|
dB
|
|
Tx 输出回波损耗
|
-7
|
-12
|
-15
|
dB
|
|
TX 工作电流 IdT
|
|
120
|
|
mA
|
|
接收模式电性能 （VdT = 8 V, VdR = 2 V, Vc1 = 0 V, Vc2 = -5V, VgT = -2 V, VgR = -2 V 逐渐增加到-0.9 V）
|
|
频率
|
14
|
-
|
18
|
GHz
|
|
Rx增益
|
21
|
22
|
23.5
|
dB
|
|
Rx噪声特性
|
2.8
|
3
|
3.4
|
dB
|
|
Rx 1dB 压缩点输出功率
|
6.5
|
7
|
8.2
|
dBm
|
|
Rx输入回波损耗
|
-8
|
-12
|
-16
|
dB
|
|
Rx输出回波损耗
|
-7
|
-12
|
-17
|
dB
|
|
Rx工作电流IdR
|
|
22
|
|
mA
|
典型测试曲线（T=25℃）

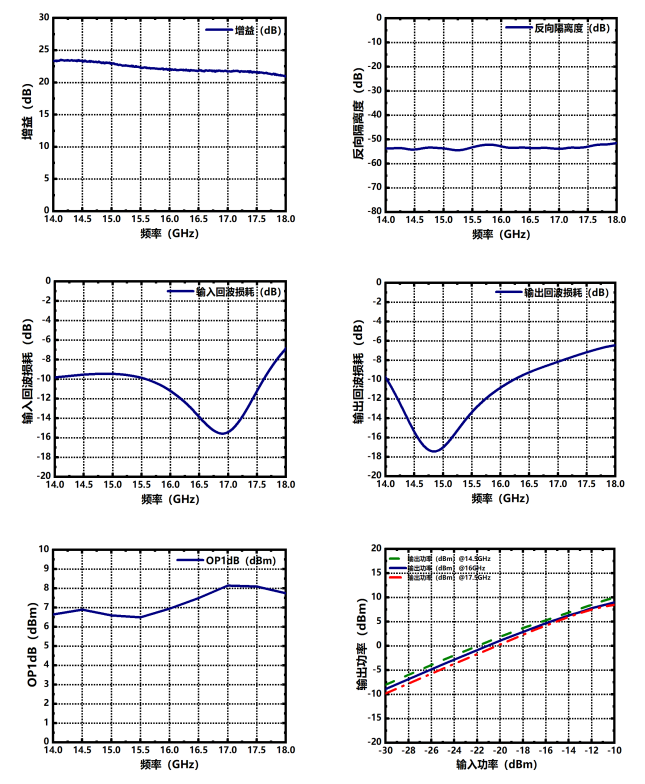

RX（Vc1=0 V，Vc2=-5 V，VdR=2 V，VdT=8 V，VgT=-2 V，VgR=-2 V逐渐增加到-0.9 V，IdR=22 mA）

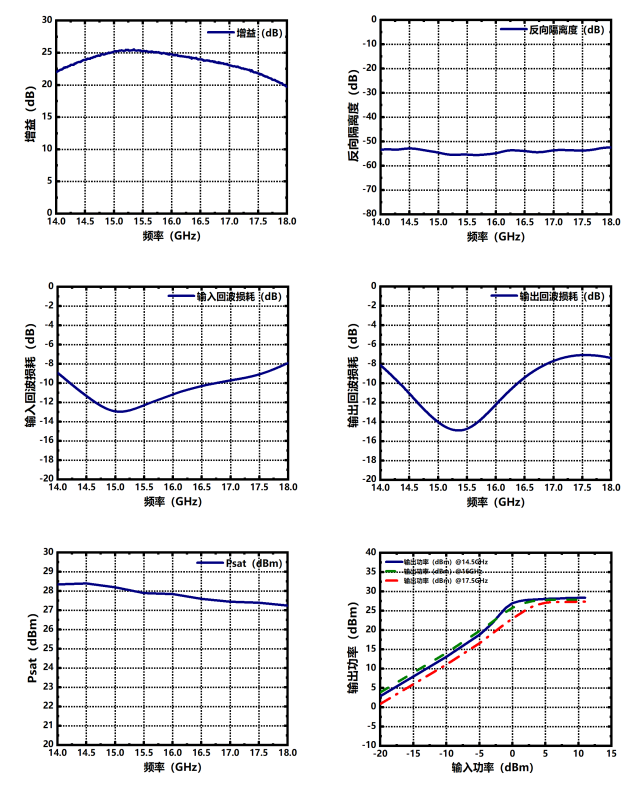

TX（Vc1=-5 V，Vc2=0 V，VdR=2 V，VdT=8 V，VgR=-2 V，VgT=-2 V逐渐增加到-0.9 V，IdT=120 mA）
ADIC924产品手册
|
