产品简介
ADIC210是一款超宽带低噪声放大器
芯片，频率范围覆盖2 GHz-20 GHz，小信
号增益典型值为19 dB，噪声系数典型值为
2.5 dB。该芯片+5 V单电源供电。
性能特点
· 频率范围：2 GHz - 20 GHz
· 小信号增益：19 dB
· 噪声系数：2.5 dB
· P1dB：16 dBm@10GHz
· 直流供电：Vd=5 V@Id=68 mA
· 芯片尺寸：3.15 mm×1.30 mm×0.07 mm
电性能表（TA= +25 ℃，Vd= 5 V，Id=68mA）
|
参数名称
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
2
|
|
20
|
GHz
|
|
小信号增益
|
|
19
|
|
dB
|
|
增益平坦度
|
|
±0.5
|
|
dB
|
|
噪声系数
|
|
2.5
|
|
dB
|
|
P1dB
|
|
16
|
|
dBm
|
|
输入回波损耗
|
|
1.3
|
|
-
|
|
输出回波损耗
|
|
1.5
|
|
-
|
|
静态电流
|
|
68
|
|
mA
|

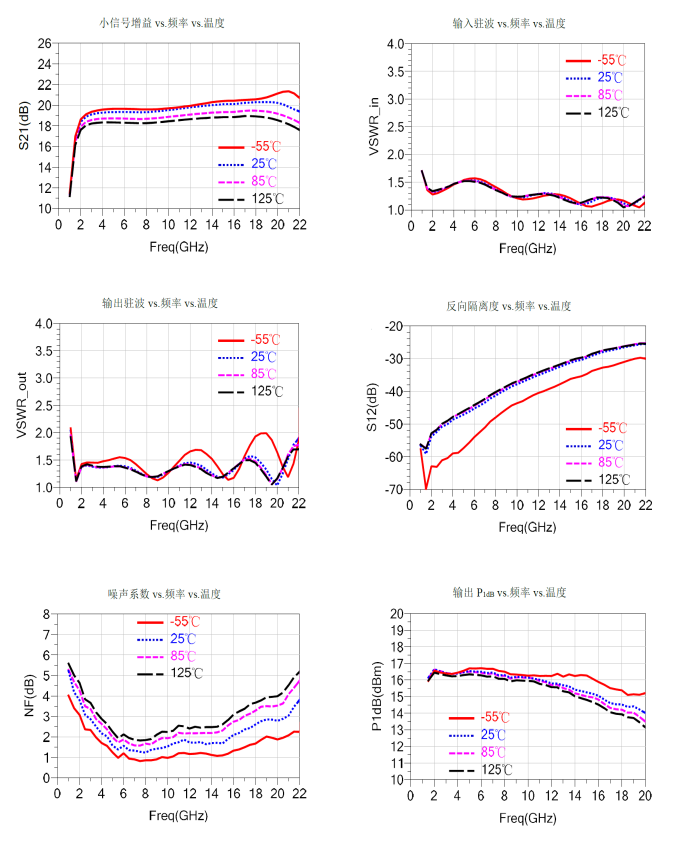

在片测试曲线（TA= +25 ℃，Vd= 5 V，Id= 68 mA）
 ADIC210产品手册
|
