产品简介
ADIC209是一款K，Ka波段宽带低噪声放大器芯片，频率范围覆盖17 GHz-45
GHz，小信号增益典型值为23 dB，噪声系数典型值为2.8 dB，饱和输出功率典型值18
dBm 。该芯片+5 V单电源供电。
性能特点
· 频率范围：17 GHz - 45 GHz
· 小信号增益：23 dB
· 噪声系数：2.8 dB
· 饱和输出功率：18 dBm @8%PAE
· 直流供电：Vd=5 V@Id=140 mA
· 芯片尺寸：2.20 mm×1.50 mm×0.07 mm
电性能表（TA= +25 ℃，Vd= 5 V）
|
参数
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
17
|
|
45
|
GHz
|
|
小信号增益
|
|
23
|
|
dB
|
|
增益平坦度
|
|
±2
|
|
dB
|
|
噪声系数
|
|
2.8
|
|
dB
|
|
饱和输出功率
|
|
18
|
|
dBm
|
|
功率附加效率
|
|
8
|
|
%
|
|
输入驻波
|
|
1.4
|
|
-
|
|
输出驻波
|
|
1.4
|
|
-
|
|
静态电流
|
|
200
|
|
mA
|

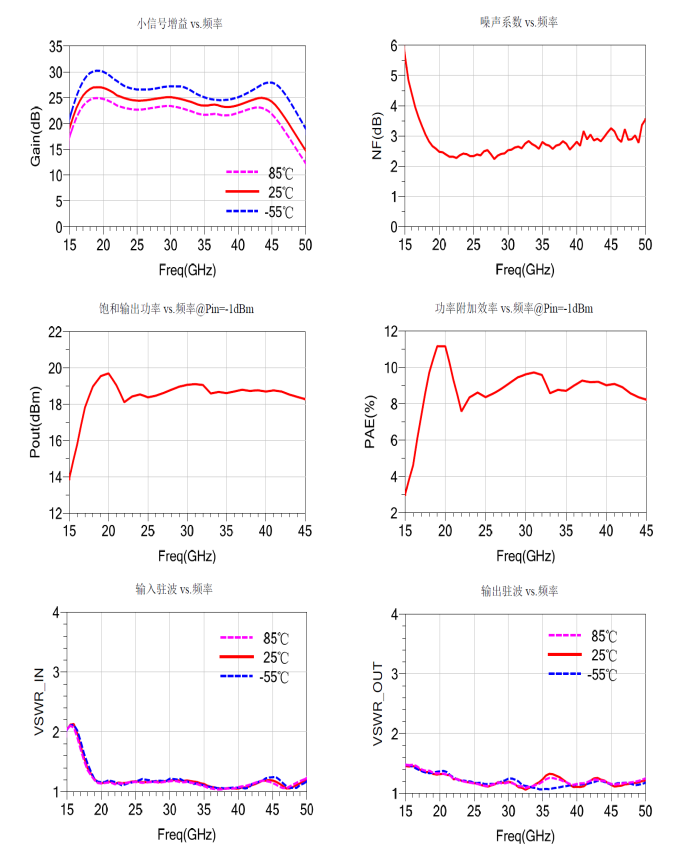

在片测试曲线（TA= +25 ℃，Vd= 5 V，Id= 140 mA）
ADIC209产品手册
|
