产品简介
ADIC027是一款超宽带功率放大器芯片，
频率范围覆盖0.05 - 8 GHz，功率增益15
dB，1dB压缩点输出功率 30 dBm，并有较低的噪声系数，可与国外产品进行Pin-To-Pin替换。可广泛应用于RF/微波电路、测试测量、仪表仪器、雷达和电子对抗等。
性能特点
· 工作频率：0.05 - 8 GHz
· 增益：15 dB
· 1 dB压缩点输出功率：30 dBm
· 功率附加效率：23%
· 输入回波损耗：-16 dB
· 输出回波损耗：-18 dB
· 静态电流：320 mA@+12 V
· 芯片尺寸：2.95× 2.4× 0.1 mm
· 替代型号：HMC637A
电性能表（T = 25 ℃，Vdd = +12 V，Vgg2 = +6 V，Idq = 320 mA，Vgg1在-2 V到-0.5 V之间调节)
指标
|
最小值
|
典型值
|
最大值
|
单位
|
|
工作频率
|
0.05
|
-
|
8
|
GHz
|
|
增益
|
-
|
15
|
-
|
dB
|
|
增益波动
|
-
|
±0.5
|
-
|
dB
|
|
噪声系数@2~6 GHz
|
-
|
3
|
-
|
dB
|
|
输出1dB压缩功率
|
26
|
30
|
-
|
dBm
|
|
输出3dB压缩功率
|
27
|
31
|
-
|
dBm
|
|
P1dB功率附加效率
|
-
|
23%
|
-
|
-
|
|
P3dB功率附加效率
|
-
|
26%
|
-
|
-
|
|
输入回波损耗
|
-
|
-16
|
-12
|
dB
|
|
输出回波损耗
|
-
|
-18
|
-12
|
dB
|
|
静态电流
|
-
|
320
|
-
|
mA
|

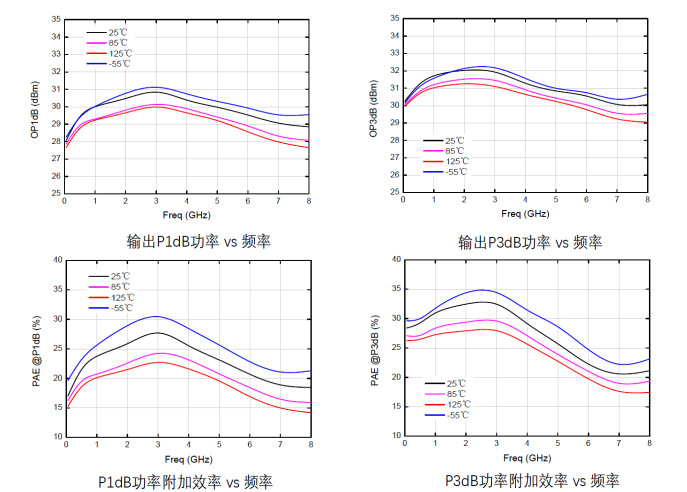

典型测试曲线（50Ω系统，评估板测试曲线)
ADIC027产品手册
|
