产品简介
ADIC726M是一款超宽带8路0°功分器，频率范围0.6 – 6 GHz，具有较低的插损和优良的端口驻波特性，隔离度大于30 dB。ADIC726M具有紧凑的结构，且采用SMA接口，便于系统中连接使用。
性能特点
· 宽频带：0.6 - 6 GHz
· 插入损耗：2.5 dB
· 隔离度：30 dB
· 输入回波损耗：25 dB
· 输出回波损耗：25 dB
· 模块尺寸：80 mm × 67.2 mm × 17 mm
电性能表（T = 25 ℃，50 Ω system）
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
0.6
|
-
|
6
|
GHz
|
|
插入损耗
|
-
|
2.5
|
-
|
dB
|
|
隔离度
|
-
|
40
|
-
|
dB
|
|
输入回波损耗
|
-
|
25
|
-
|
dB
|
|
输出回波损耗
|
-
|
25
|
-
|
dB
|
|
幅度不平衡度
|
-
|
±0.3
|
-
|
dB
|

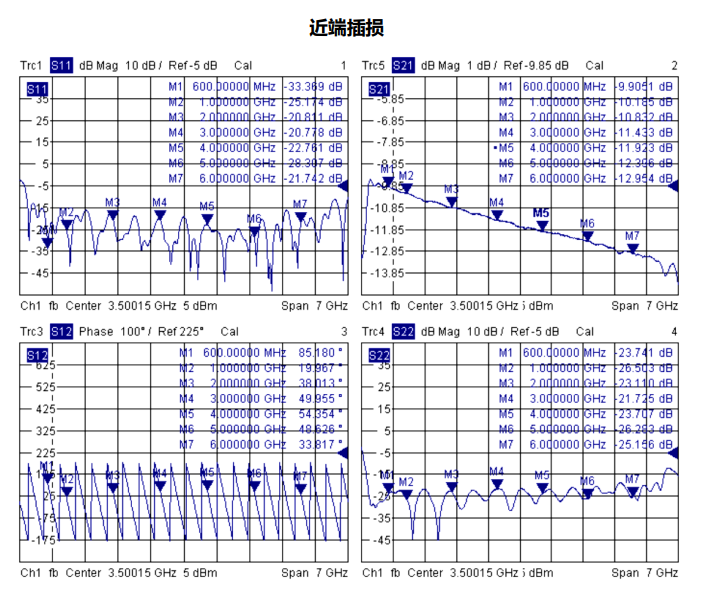

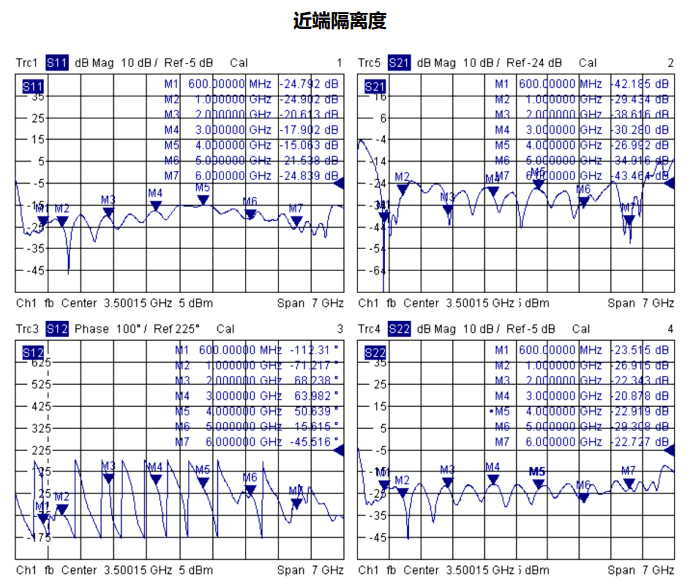

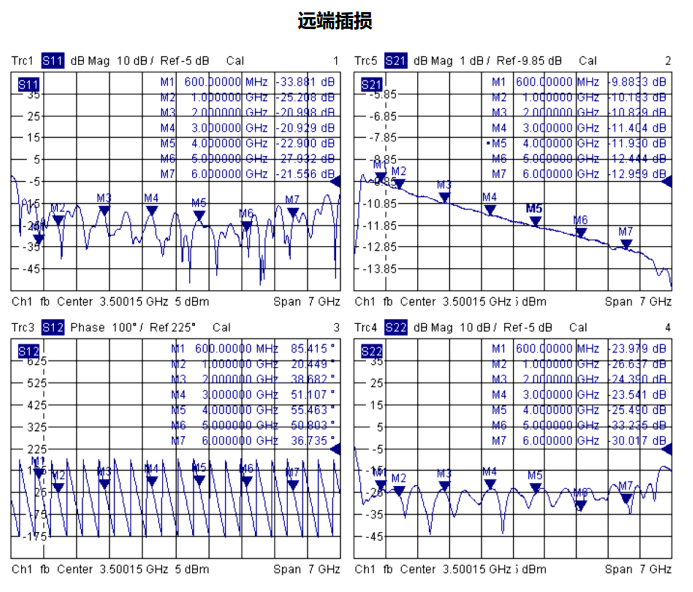

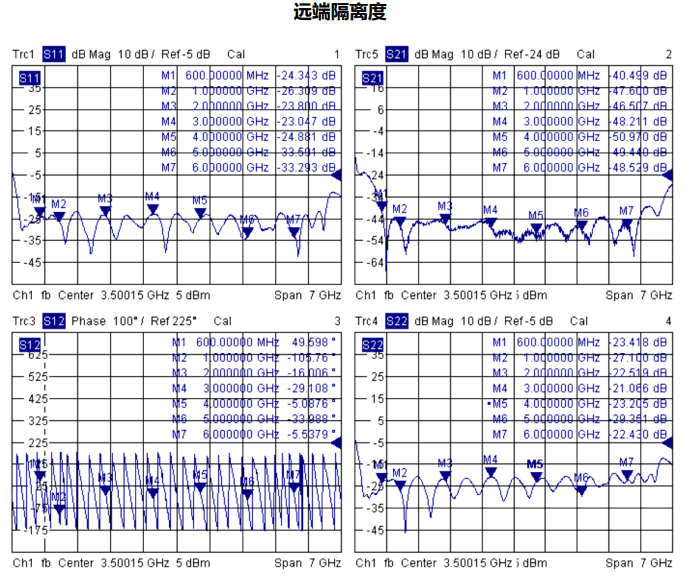

典型测试曲线（T=+25 ℃，50 Ω system)
ADIC726M产品手册
|
