产品简介
ADIC957M是一款同时集高增益射频链
路和中频链路的高集成前端模块。射频链路集成放大器、衰减器和功分器等，实现一路输入，三路功分输出；工作频段覆盖2-18
GHz，最高增益大于60 dB，幅度控制范围最高可以达到48 dB。
模块同时集成三个频率覆盖10 MHz到500 MHz的中频链路，带外在高频高达18 GHz范围内均具有良好的带外抑制能力，中频链路的最高增益大于50 dB。
ADIC957M模块具有良好的增益平坦度等性能，可应用于相控阵雷达和T/R组件。
性能特点
· 射频工作频率：2 - 18 GHz
· 增益：≥60 dB
· 增益平坦度：≤6 dB
· 噪声系数：4 dB
· 饱和输出功率：17 dBm
· 幅度位数：2 bit
· 幅度步进：16 dB
· 对数检波动态范围：≥40 dB
· 中频工作频率：10 - 500 MHz
· 增益：≥50 dB
· 增益平坦度：≤6 dB
· 噪声系数：6 dB
· 饱和输出功率：20 dBm
· 供电电压：12 V @ 700 mA
· 模块尺寸：100 × 82 × 17 mm
射频链路特性（T=25℃，50 Ω system）
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
2
|
-
|
18
|
GHz
|
|
增益
|
60
|
-
|
-
|
dB
|
|
增益平坦度
|
-
|
-
|
6
|
dB
|
|
噪声系数
|
-
|
4
|
-
|
dB
|
|
饱和输出功率
|
-
|
17
|
-
|
dBm
|
|
对数检波动态范围
|
-
|
40
|
-
|
dB
|
中频链路特性（T=25 ℃，50 Ω system）
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
6
|
-
|
500
|
MHz
|
|
增益
|
40
|
-
|
-
|
dB
|
|
噪声系数
|
-
|
6
|
-
|
dB
|
|
饱和输出功率
|
-
|
20
|
-
|
dBm
|

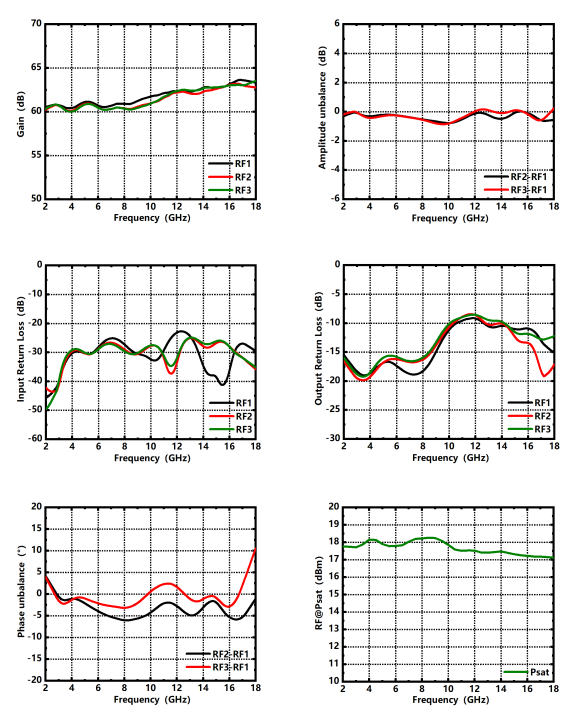

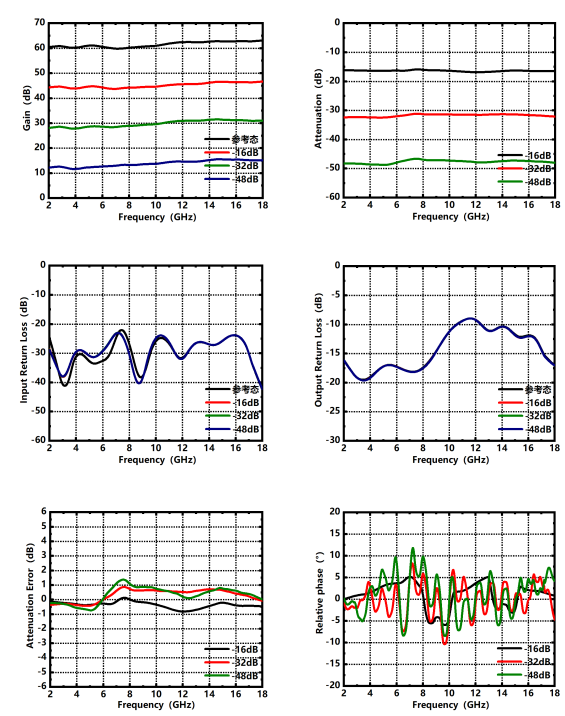

射频链路典型测试曲线（T=25 ℃，50 Ω system）

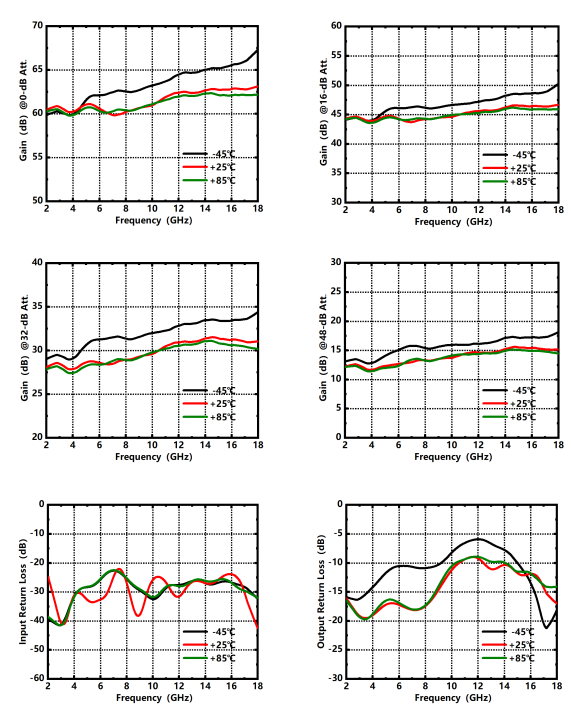

射频链路高低温测试曲线

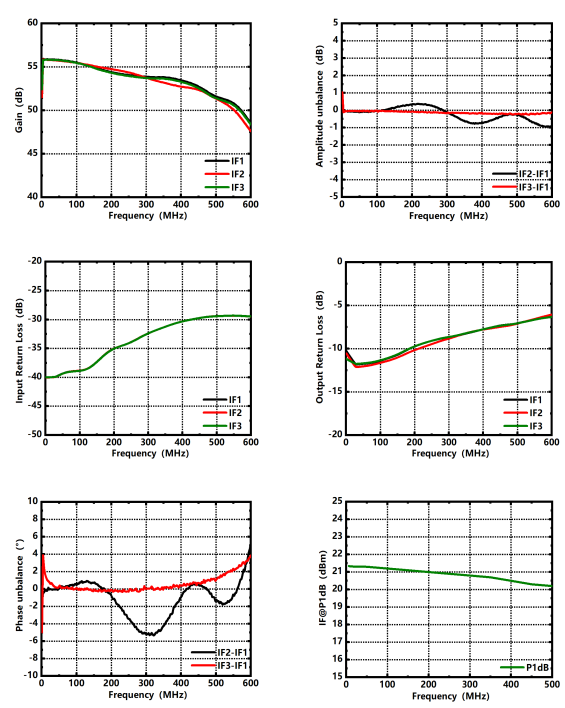

中频链路典型测试曲线（T=25 ℃，50 Ω system）

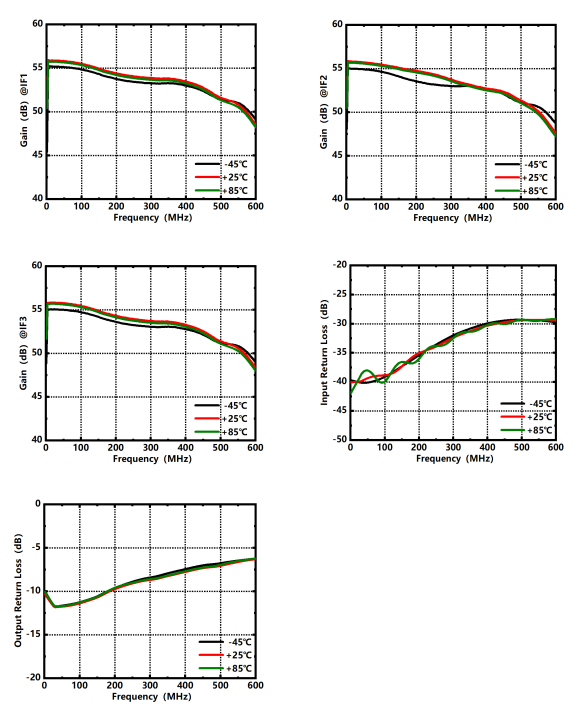

中频链路高低温测试曲线
ADIC957M产品手册
|
