产品简介
ADIC028是一款超宽带功率放大器芯片，频率范围覆盖DC – 45 GHz，小信号增益典型值为16 dB，饱和输出功率典型值为24 dBm，可在脉冲和连续波模式下工作。
性能特点
· 频率范围：DC - 45 GHz
· 小信号增益：16 dB
· 饱和输出功率：24 dBm
· 直流供电：Vd= 8 V @ Id= 0.16 A
(Vg= -0.4 V)
· 芯片尺寸：2.40 mm×1.15 mm×0.07 mm
电性能表 (Vd= 8 V，Id= 0.16 A，TA= +25 ℃)
|
参数名称
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
DC
|
|
45
|
GHz
|
|
小信号增益
|
|
16
|
|
dB
|
|
增益平坦度
|
|
±0.5
|
|
dB
|
|
噪声系数
|
|
5
|
|
dB
|
|
P1dB
|
|
22
|
|
dBm
|
|
饱和输出功率
|
|
24
|
|
dBm
|
|
输入驻波
|
|
-12
|
|
dB
|
|
输出驻波
|
|
-12
|
|
dB
|
|
静态电流
|
|
0.6
|
|
A
|

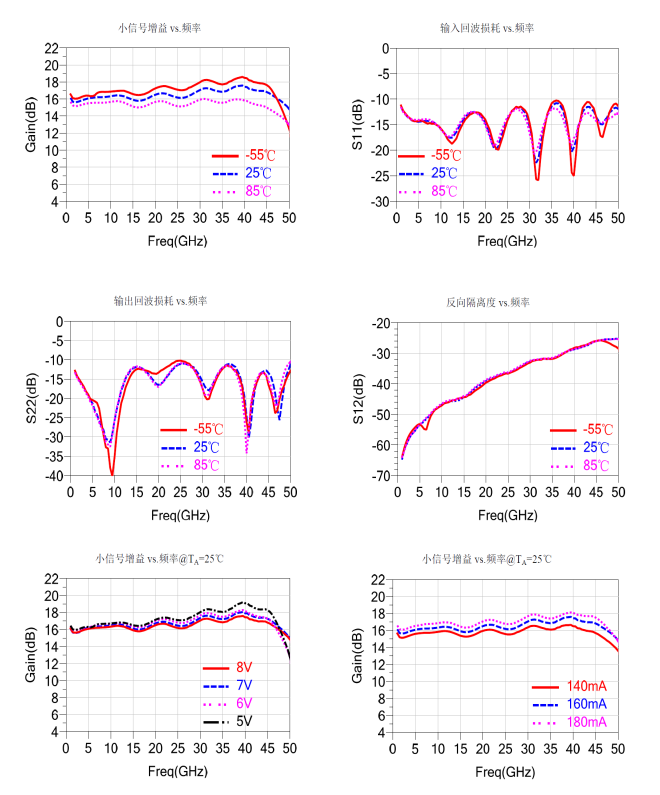

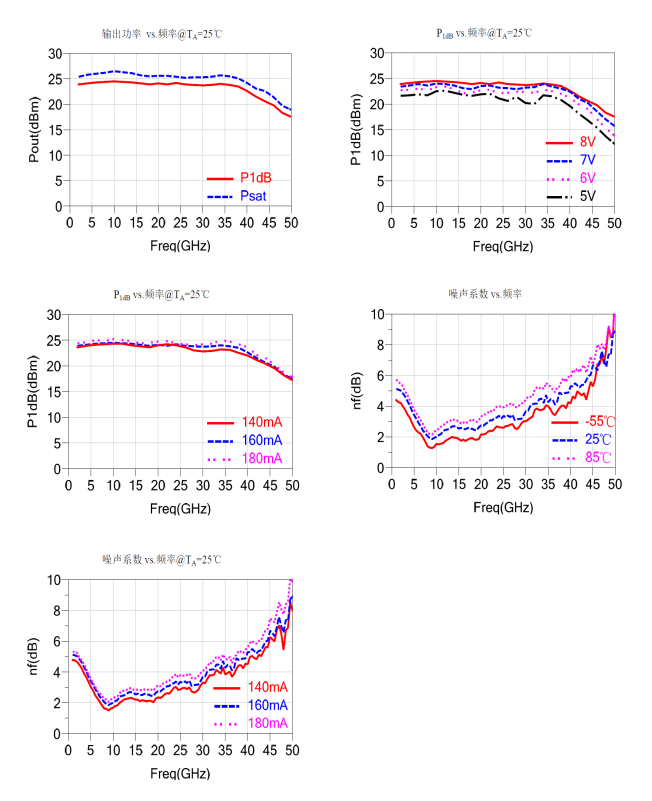

在片测试曲线（T= +25 ℃，Vd= 8 V，Id= 0.16 A）
ADIC028产品手册
|
