产品简介
ADIC029是一款宽带GaAs功率放大器芯片，频率范围覆盖2 GHz - 6 GHz，小信号增益典型值为32 dB，输出P1dB功率典型值
为34 dBm，功率附加效率典型值为40%，可在脉冲和连续波模式下工作，能够满足国产化应用需求。
性能特点
· 频率范围：2 GHz –6 GHz
· 小信号增益：32 dB
· OP1dB：34 dBm
· OP1dB附加效率：40%
· 输入回波损耗：-10 dB
· 输出回波损耗：-10 dB
· 直流供电：Vd= 8 V @ Id= 0.8 A
(Vg= - 0.8 V)
· 芯片尺寸：3.60 mm×3.00 mm×0.10 mm
电性能表（T= +25 ℃，Vd= 8 V，Idq= 0.8 A）
|
参数名称
|
功能符号
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
Freq
|
2
|
-
|
6
|
GHz
|
|
小信号增益
|
Gain
|
30
|
32
|
-
|
dB
|
|
增益平坦度
|
δGain
|
-
|
±1
|
-
|
dB
|
|
输出1dB功率压缩点
|
OP1dB
|
-
|
34
|
-
|
dBm
|
|
功率附加效率@OP1dB
|
PAE
|
30
|
40
|
-
|
%
|
|
输入回波
|
RL-in
|
-10
|
-12
|
-
|
dB
|
|
输出回波
|
RL-out
|
-10
|
+8
|
-
|
V
|
|
工作电压
|
VD
|
+6
|
+8
|
-
|
V
|
|
静态电流
|
Idq
|
-
|
0.8
|
-
|
A
|
注意：VG默认为-0.8V，实际使用中调节VG电压，使静态电流IDQ=0.8 A
|

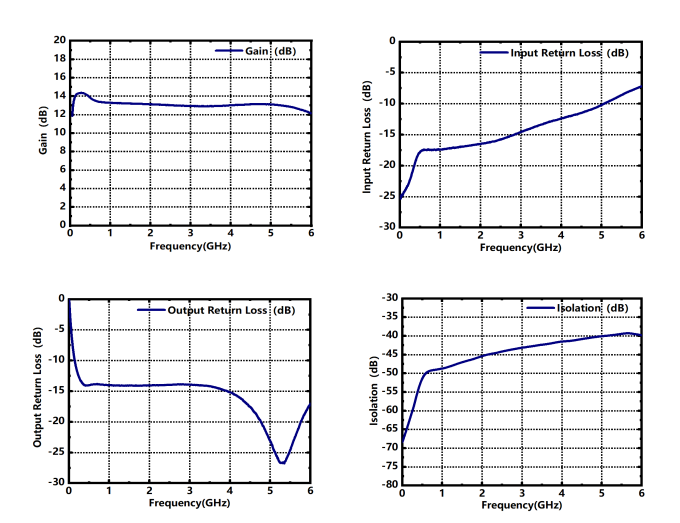

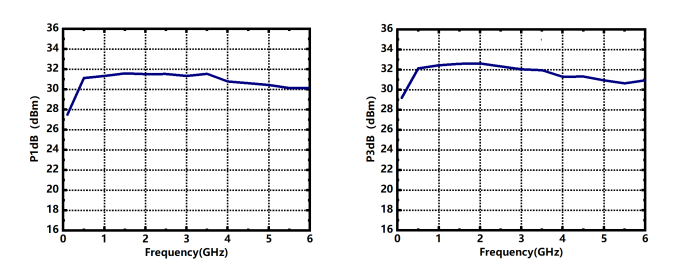

典型测试曲线（T=+25℃，Vd=8 V，Idq=0.8 A)
ADIC029产品手册
|
