产品简介
ADIC010LP3是一款高性能AB类GaAs异质结双性晶体管（HBT）射频功率放大器，采用表贴QFN封装。该产品是为 0.4 - 4 GHz 频段微基站设计的，输入匹配和输出匹配电路可以将负载线匹配到其它应用或其它窄带应用。
性能特点
. 宽频带工作：0.4 - 4 GHz
. P1dB : 27 dBm
. OIP3 : 39 dBm
. 5V单电源供电
. 内部集成射频过压保护
. 内部集成直流过压保护
. ESD 500 V HBM
. 16-pin 3 mm × 3 mm Quad-Flat-No-Lead(QFN)
电性能表（Vcc = Vpd = +5 V,ICQ = 130 mA,IREF = 7 mA, Temp = +25 ℃）
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
备注
|
|
频率范围
|
0.4
|
-
|
4
|
GHz
|
|
|
小信号增益
|
20
14.2
12
-
|
21.2
15.6
13.1
11
|
22.4
17
14
-
|
dB
dB
dB
dB
|
920 MHz
2140 MHz
2500 MHz
3600 MHz
|
|
输出P1dB
|
+26.5
-
|
+27
+28.6
|
-
|
dBm
dBm
|
920 MHz - 2700 MHz
3600MHz
|
|
OIP3
|
+35
+37
+37
|
+37
+39
+39.5
+38.4
|
-
|
dBm
dBm
dBm
dBm
|
920 MHz
2140 MHz
2500 MHz
3600 MHz
|
|
输入回波损耗
|
5
5
5
-
|
14
13
14
32.9
|
-
|
dB
dB
dB
dB
|
920 MHz
2140 MHz
2500 MHz
3600 MHz
|
|
输出回波损耗
|
5
5
5
-
|
7
6
5.7
10.7
|
-
|
dB
dB
dB
dB
|
920 MHz
2140 MHz
2500 MHz
3600 MHz
|
|
反向隔离
|
20
|
25
|
-
|
dB
|
920 MHz - 2500 MHz
|
|
噪声
|
-
|
6.3
4.8
|
-
|
dB
dB
|
920 MHz
2140 MHz
|
|
工作电压Vs
|
+4.75
|
+5
|
+5.25
|
V
|
-
|
|
工作电流Idd
|
115
|
130
|
155
|
mA
|
-
|

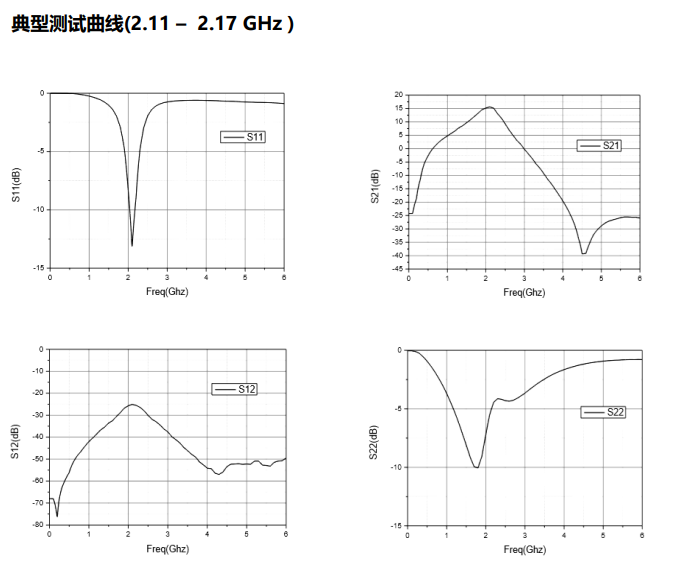

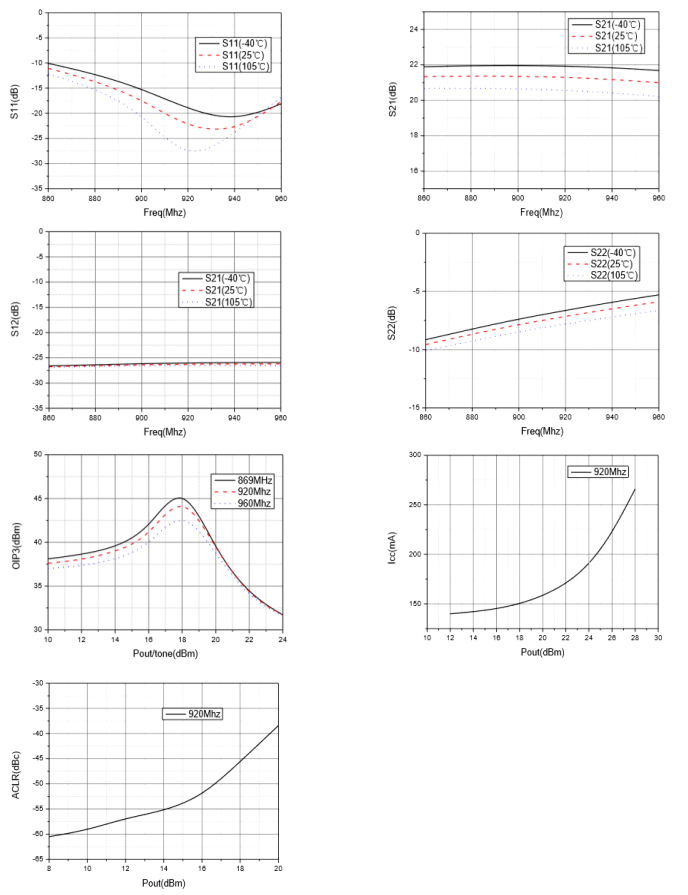

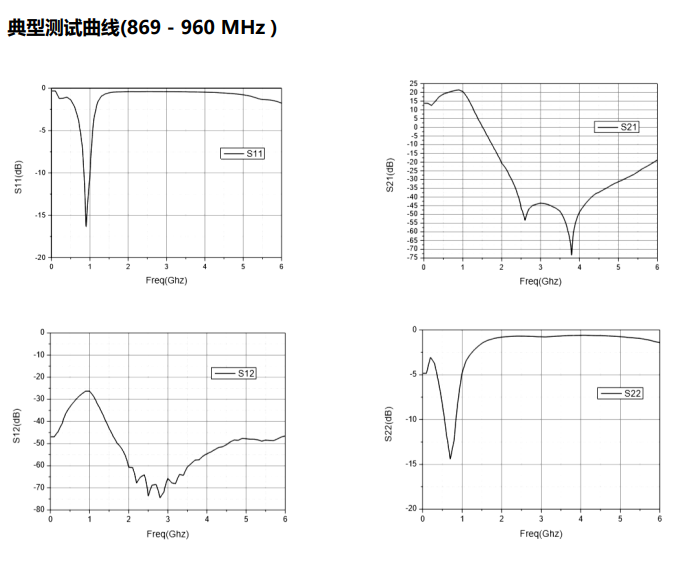

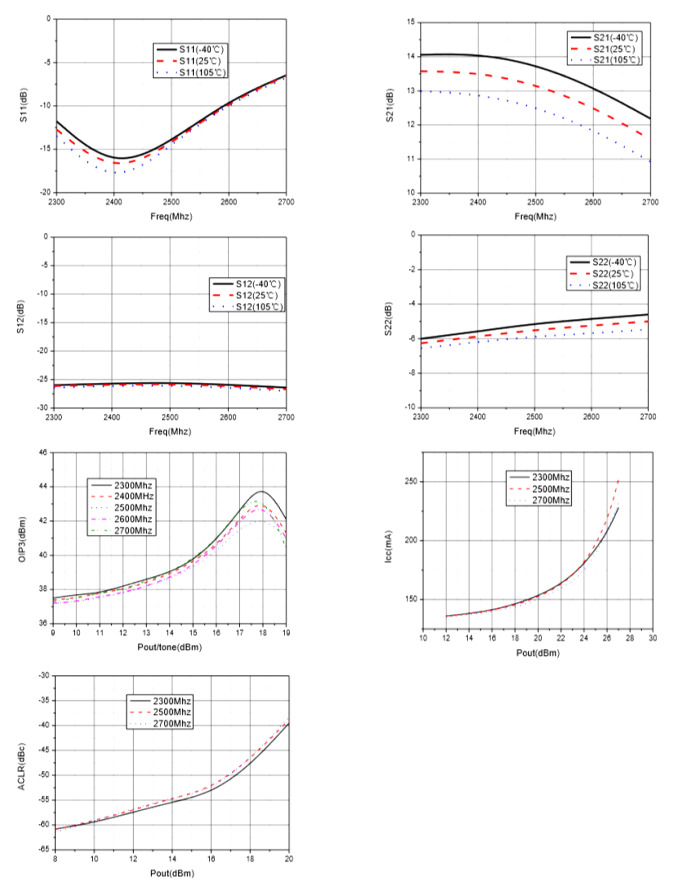

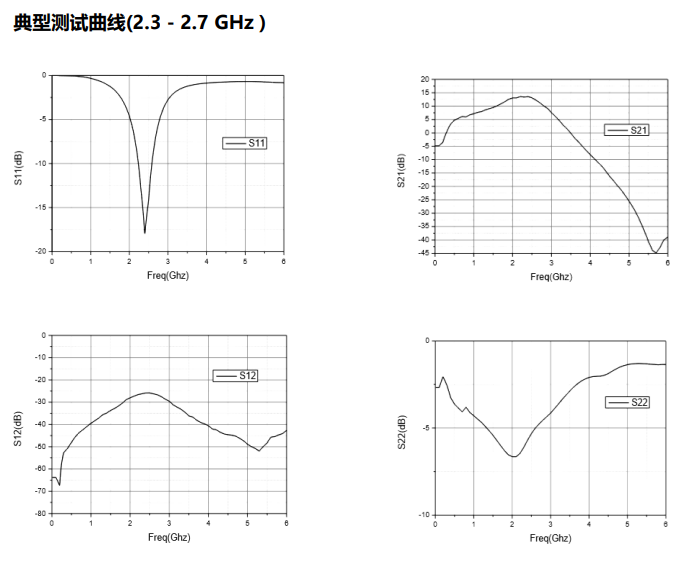

ADIC010LP3产品手册
|
