产品简介
ADIC027LP5是一款超宽带功率放大器，频率范围覆盖0.1-6 GHz,功率增益13 dB，输出1dB压缩点输出功率30 dBm，并有较低的噪声系数，可与国外产品进行Pin-To-Pin替换。可广泛应用于RF/微波电路，测试测量，仪表仪器，雷达和电子对抗等。
性能特点
· 工作频率：0.1 -6 GHz
· 增益：13 dB
· 饱和输出功率：30 dBm
· 静态电流：320 mA@+12 V
· 外形尺寸：QFN 5×5×0.75 mm
· 同脚替代型号：HMC637ALP5E
电性能表（T = 25 ℃，Vdd = +12 V，Vgg2 = +6 V，Idq = 320 mA，Vgg1在-2 V到-0.5 V之间调节)
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
|
工作频率
|
0.1
|
-
|
6
|
GHz
|
|
增益
|
-
|
13
|
-
|
dB
|
|
输出P1dB压缩功率
|
28
|
30
|
-
|
dB
|
|
输出Psat压缩功率
|
30
|
31
|
-
|
dBm
|
|
静态电流
|
-
|
320
|
-
|
mA
|

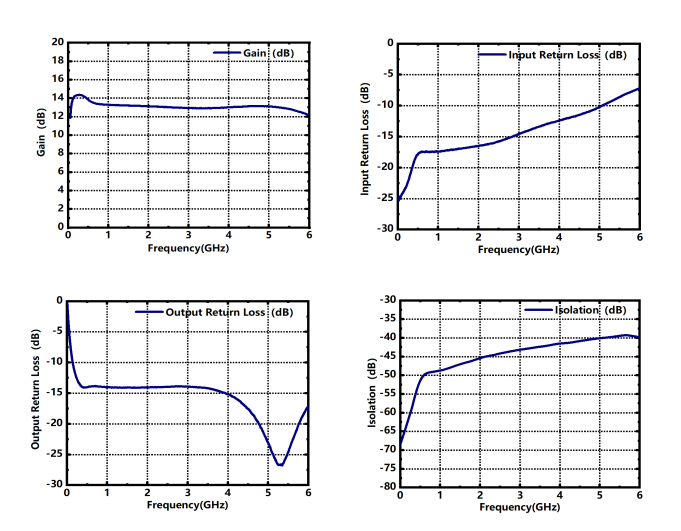

典型测试曲线（50Ω系统，评估板测试曲线)
 ADIC027LP5产品手册
|
