产品简介
ADIC034是一款覆盖DC~22 GHz的
高功率放大器芯片，小信号增益典型值为
11dB，P1dB典型值为33 dBm，饱和输出
功率典型值为34 dBm。
性能特点
· 频率范围：DC - 22 GHz
· 小信号增益：11 dB
· 饱和输出功率：34 dBm
· 噪声系数：4.5 dB
· 直流供电：Vd= 15 V @ Id= 300mA
(Vg1= -0.7 V，Vd=15V)
· 芯片尺寸：2.98 mm×1.78 mm×0.07 mm
电性能表 (Vd= 15 V，Id= 300mA，TA= +25 ℃)
|
参数名称
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
DC
|
|
22
|
GHz
|
|
小信号增益
|
|
11
|
|
dB
|
|
增益平坦度
|
|
±1
|
|
dB
|
|
饱和输出功率
|
|
34
|
|
dBm
|
|
P1dB
|
|
33
|
|
dBm
|
|
输入驻波
|
|
2
|
|
-
|
|
输出驻波
|
|
2
|
|
-
|
|
饱和电流
|
|
900
|
|
mA
|

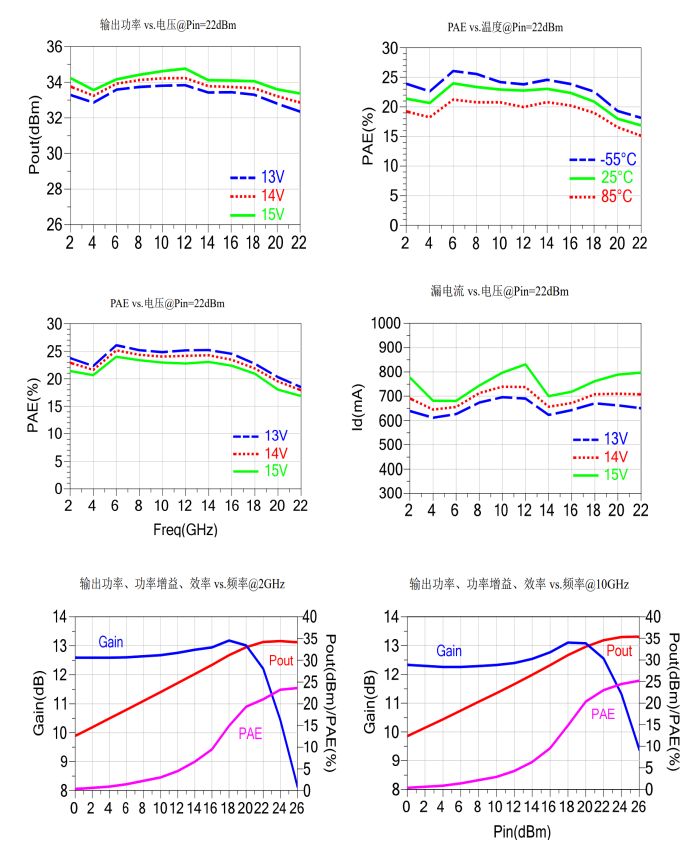

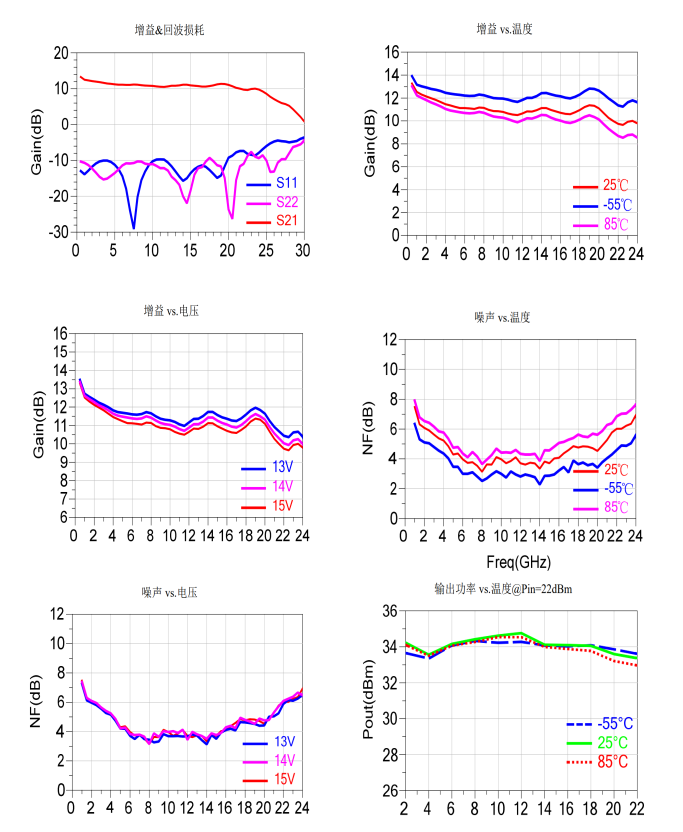

在片测试曲线（T= +25 ℃，Vd= 15 V，Id= 300 mA)

ADIC034产品手册
|
