产品简介
ADIC210LP5是一款超宽带低噪声放大器，频率范围覆盖2 - 20 GHz，功率增益18 dB，输出1dB压缩点输出功率16 dBm
@ 10 GHz，并有较低的噪声系数，可与国外产品进行Pin-To-Pin替换，通过5 V单电源供电。可广泛应用于RF/微波电路、测试测量、仪表仪器、雷达和电子对抗等。
性能特点
· 频率范围：2 GHz - 20 GHz
· 小信号增益：18 dB
· 噪声系数：2.5 dB
· P1dB：16 dBm @ 10 GHz
· 直流供电：Vd=5 V @Id=66 mA
· 封装尺寸：QFN 5×5×0.75 mm
· 同脚替代型号：HMC462LP5
电性能表（TA= +25 ℃，Vd=5 V，Id=66 mA）
参数名称
|
最小值
|
典型值
|
最大值
|
单位
|
频率范围
|
2
|
-
|
20
|
GHz
|
小信号增益
|
16
|
18
|
-
|
dB
|
增益平坦度
|
-
|
±1
|
-
|
dB
|
噪声系数
|
-
|
2.5
|
-
|
dB
|
P1dB
|
-
|
16
|
-
|
dBm
|
输入回波损耗
|
-7
|
-13
|
-
|
dB
|
输出回波损耗
|
-7
|
-15
|
-
|
dB
|
静态电流
|
-
|
66
|
-
|
mA
|

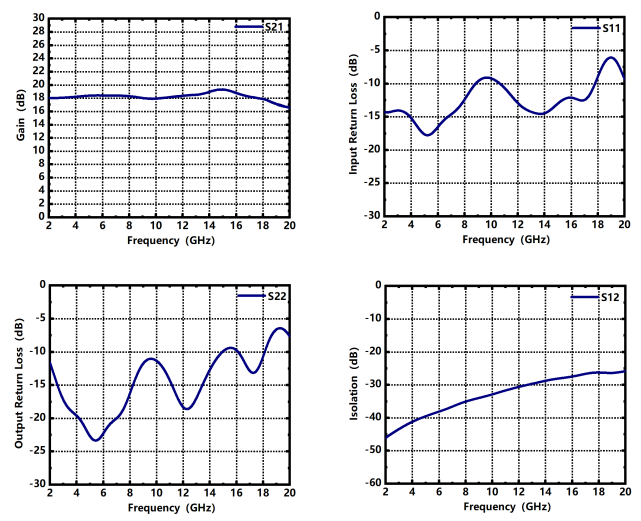

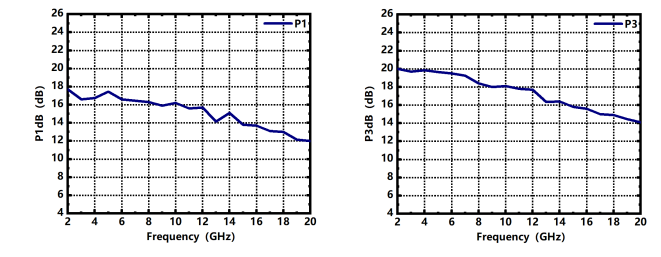

典型测试曲线（TA= +25 ℃，Vd= 5 V，Id= 66 mA）

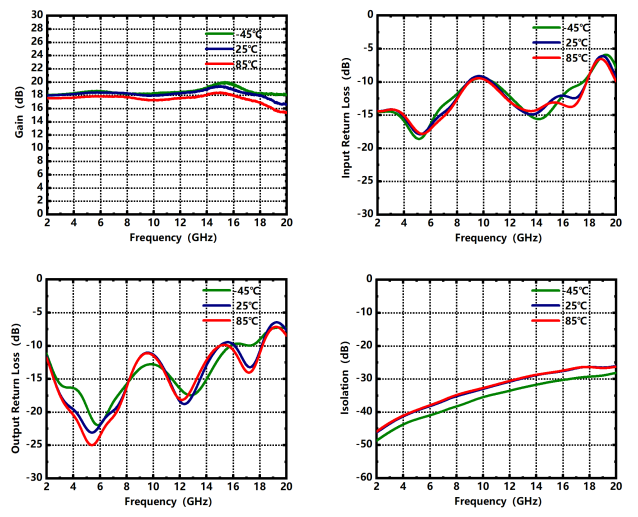

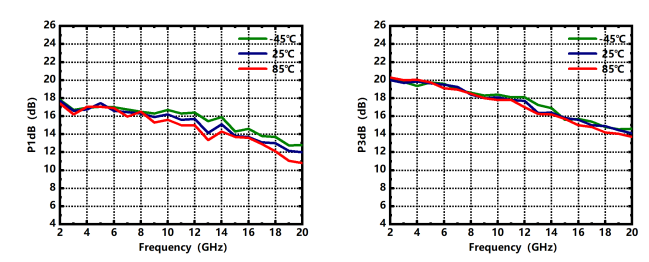

典型测试曲线（50Ω系统，高低温测试）
ADIC210LP5产品手册
|
