产品简介
ADIC353是一款Q波段宽带混频器芯片，频率范围覆盖20 GHz - 55 GHz，变频损耗典型值为9 dB，本振-射频隔离度典型值为30 dB，射频输入P1dB为-3 dBm。
性能特点
· RF/LO频率范围：20 GHz - 55 GHz
· IF频率范围：DC - 16 GHz
· 变频损耗：9 dB(典型值)
· LO-RF隔离度：30 dB(典型值)
· 射频输入P1dB：-3 dBm
· 本振驱动功率：8 dBm
· 直流供电：Vg= -0.5 V
· 芯片尺寸：1.60 mm×2.00 mm×0.07 mm
电性能表 (TA=
+25 ℃,LO= 8 dBm,Vg= - 0.5 V)
|
参数名称
|
最小值
|
典型值
|
最大值
|
单位
|
|
射频频率范围
|
20
|
|
55
|
GHz
|
|
本振频率范围
|
20
|
|
55
|
GHz
|
|
中频频率范围
|
DC
|
|
16
|
GHz
|
|
SSB变频损耗
|
8
|
9
|
10
|
dB
|
|
本-射隔离度
|
20
|
30
|
50
|
dB
|
|
射频输入P1dB
|
|
-3
|
|
dBm
|
|
本振功率
|
6
|
8
|
13
|
dBm
|
|
射频端口驻波
|
1.2
|
2
|
3.5
|
-
|
|
中频端口驻波
|
1.3
|
1.5
|
2
|
-
|

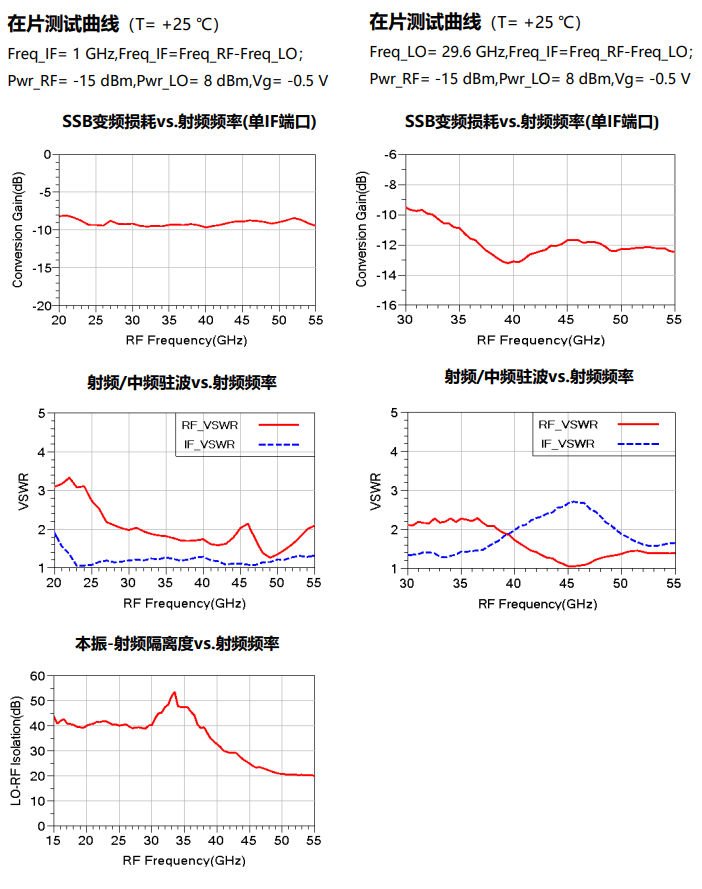

ADIC353产品手册
|
