ADIC407LP2


产品简介

ADIC407LP2是一款SOI CMOS MMIC 单刀三掷开关,频率范围覆盖DC - 6 GHz,插入损耗0.6 dB,隔离度25 dB,输入功率0.1dB压缩点36.5 dBm。采用2 mm × 2 mm12- Pin QFN leadless封装。可广泛应用于RF/微波电路、测试测量、军事和航天、仪表仪器、 雷达和电子对抗等。


性能特点

· 工作频率:DC - 6 GHz

· 插入损耗:0.6 dB @ 2.5 GHz

· 隔离度:25 dB @ 0.1 - 3 GHz

· 输入0.1dB压缩点:36.5 dBm

· 控制电压:1.8 V

· 输入/输出阻抗:50 Ω

·      12-pin 2 mm ×2 mm × 0.75 mm QFN leadless package


电性能表(T = 25 ℃;  1.8 V/0 V 控制;  VDD = 3.3 V;  50 Ω system)


最小值

典型值

最大值

单位

范围



插入损耗

0.2

0.4

0.5

0.6

0.8

0.3

0.5

0.6

0.7

1.5



dB

0.03 - 0.1 GHz

0.1 - 1.0 GHz

1.0 - 2.0 GHz

2.0 - 3.0 GHz

3.0 - 6.0 GHz


隔离度

35

30

25

19

40

35

30

25


dB

0.03 - 1.0 GHz

1.0 - 2.0 GHz

2.0 - 3.0 GHz

3.0 - 6.0 GHz

回波损耗

10

20

dB

0.03 - 6.0 GHz

IP0.1dB

36.5

dBm

0.8- 6.0 GHz

IIP3

66

dBm

0.8– 3.0 GHz

2fo

70

75

20

dBc

900 MHz, Pin = 30 dBm

900 MHz, Pin = 20 dBm

3fo

65

70

86

dBc

900 MHz, Pin = 30 dBm

900 MHz, Pin = 20 dBm


IMD3


108


dBm

Fcw1 = 1.85 GHz, Pcw1 = +20 dBm

Fcw2 = 1.74 GHz, Pcw1 = -15 dBm

开关速度 TRISE/TFALL TON/TOFF

0.25

0.5

us

us

10%到90%RF和90%到10%RF

50%控制到90%RF和50%控制到10%RF

开启时间

15

us

关闭状态到任意RF状态

提供电流Icc

80

uA

VDD = 3.0 V

控制电流

0.5

uA

V1 = V2 = 1.8 V

关闭模式提供

5

uA

VDD = 3.0 V,V1 = V2 = 1.8 V


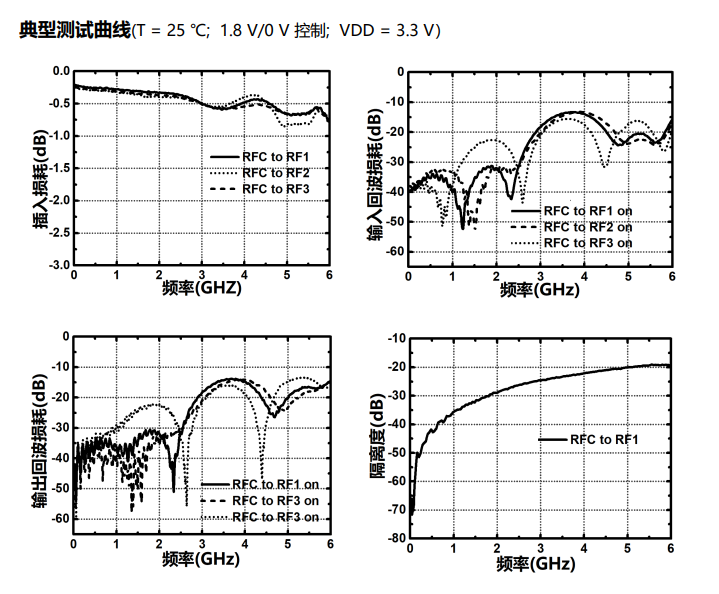

ADIC407LP2产品手册
