产品简介
ADIC415LP4为内置驱动器的吸收式SPDT 射频开关。具有高隔离、低插损的特点,TTL 信号控制,便于使用。采用4 mm × 4 mm的20-Pin QFN leadless封装,本开关适用于RF/ 微波电路、测试测量、仪表仪器、雷达和电子对抗等多种通信等。
性能特点
· 工作频率:DC - 3 GHz
· 插入损耗:0.9 dB @ 2
GHz
· 隔离度: 52 dB @ 1
GHz
· 输入1dB压缩点:30 dBm
· ESD: Class 1 B
· MSL: Level 1
· 20-pin 4 mm × 4 mm ×
0.75 mm QFN leadless package
电性能表(VDD = +3 V ~ +5 V,T = 25 ℃)
指标
|
最小
|
典型
|
最大
|
单位
|
范围
|
插损
|
|
0.7
|
1.0
|
dB
|
DC - 1.0 GHz
|
|
0.9
|
1.2
|
dB
|
DC - 2.0 GHz
|
|
1.1
|
1.4
|
dB
|
DC - 3.0 GHz
|
隔离度(RFin到RF1或者RF2)
|
55
|
65
|
|
dB
|
DC - 1.0 GHz
|
48
|
52
|
|
dB
|
DC - 2.0 GHz
|
43
|
48
|
|
dB
|
DC - 3.0 GHz
|
隔离度( RF1 到 RF2)
|
58
|
65
|
|
dB
|
DC - 1.0 GHz
|
52
|
60
|
|
dB
|
DC - 2.0 GHz
|
47
|
50
|
|
dB
|
DC - 3.0 GHz
|
驻波比(导通态)
|
|
1.3:1
|
|
|
DC - 2.0 GHz
|
|
1.4:1
|
|
|
DC - 3.0 GHz
|
驻波比(关断态)
|
|
1.4:1
|
1.7:1
|
|
DC - 3.0 GHz
|
IP3
|
0/+3 V
|
|
+54
|
|
dBm
|
DC - 3.0 GHz
|
开关时间
|
上升,下降(10/90% or 90/10%
|
|
200
|
|
ns
|
|
开,关(50% CTL to 90/10%
|
|
300
|
|
ns
|
|
1dB压缩点
|
0/+3 V
|
+28
|
+30
|
|
dBm
|
DC - 3.0 GHz
|
工作电流
|
|
|
0.1
|
0.5
|
mA
|
|

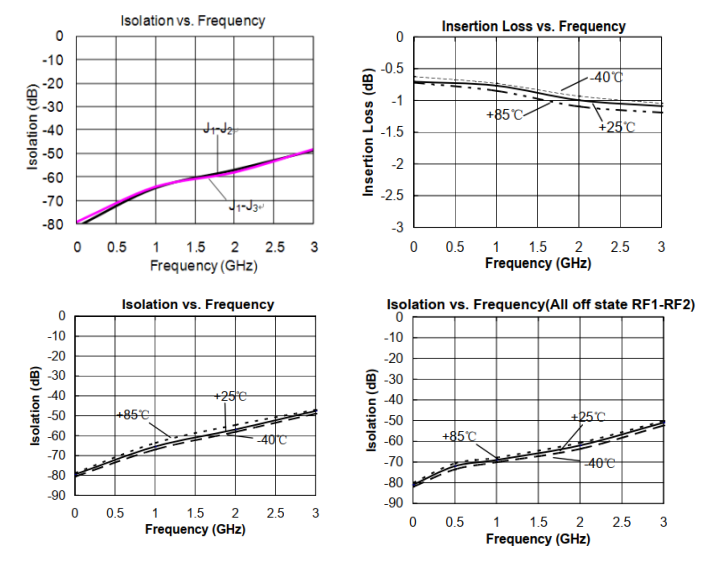

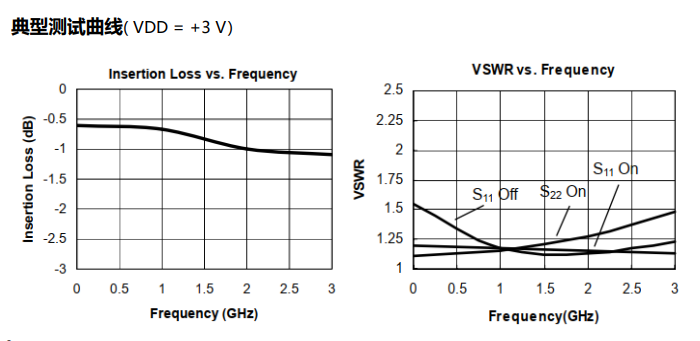

ADIC415LP4产品手册
|
