产品简介
ADIC416LP1为反射式SP4T 射频开关。具有小尺寸、低插损的特点，内部集成控制电路， 便于使用。采用1.1 mm x 1.5 mm的10-Pin QFN leadless封装，本开关适用于RF/微波电路、测试测量、仪表仪器、雷达和电子对抗等多种通信等。
性能特点
· 工作频率：DC - 6 GHz
· 插入损耗：0.6 dB @ 2.4 GHz
· 隔离度： 25 dB @ 2.4
GHz
· 输入0.1dB压缩点：38.5 dBm @ 2.4 GHz
·
ESD: 1000 V
HBM
·
MSL: Level 3
· 10-pin 1 mm × 1.5 mm
× 0.75 mm QFN leadless package
电性能表（T = 25 ℃, VDD = 3.3 V, 50 Ω系统)
|
指标
|
最小
|
典型
|
最大
|
单位
|
范围
|
插入损耗
|
-
|
0.4
|
0.5
|
dB
|
0.6 GHz - 0.96 GHz
|
|
-
|
0.46
|
0.6
|
dB
|
0.96 GHz - 2.17 GHz
|
|
-
|
0.5
|
0.8
|
dB
|
2.17 GHz - 2.7 GHz
|
|
-
|
0.6
|
0.9
|
dB
|
3.3 GHz - 3.8 GHz
|
|
-
|
0.7
|
1.0
|
dB
|
3.8 GHz -4.2 GHz
|
|
-
|
0.8
|
1.1
|
dB
|
4.4 GHz - 4.8 GHz
|
|
-
|
0.9
|
1.2
|
dB
|
4.9 GHz - 5.85 GHz
|
|
-
|
1.1
|
1.5
|
dB
|
5.9 GHz - 6 GHz
|
|
隔离度
（一端导通一端关断）
|
25
|
40
|
-
|
dB
|
0.6 GHz - 0.96 GHz
|
|
24
|
35
|
-
|
dB
|
0.96 GHz - 2.17 GHz
|
|
22
|
35
|
-
|
dB
|
2.17 GHz - 2.7 GHz
|
|
20
|
35
|
-
|
dB
|
3.3 GHz - 3.8 GHz
|
|
20
|
30
|
-
|
dB
|
3.8 GHz - 4.2 GHz
|
|
20
|
28
|
-
|
dB
|
4.4 GHz - 4.8 GHz
|
|
18
|
26
|
-
|
dB
|
4.9 GHz - 6 GHz
|
|
16
|
24
|
-
|
dB
|
5.9 GHz -6 GHz
|
回波损耗 （导通态）
|
-
|
-15
|
-10
|
dB
|
0.6 GHz - 4.2 GHz
|
|
-
|
-10
|
-7.5
|
dB
|
4.2 GHz - 6 GHz
|
|
0.1 dB 压缩点
|
37
|
38
|
-
|
dBm
|
0.6 GHz - 6 GHz
|
|
开关时间 上升，下降
（10/90% to 90/10% RF)
开，关 （50% CTRL to
90/10% RF )
|
-
|
100
|
200
|
ns
|
-
|
|
-
|
400
|
500
|
ns
|
-
|
|
工作电流 VDD 电流
VC1, VC2 电流
|
-
|
40
|
200
|
uA
|
-
|
|
-
|
1
|
10
|
ua
|
-
|

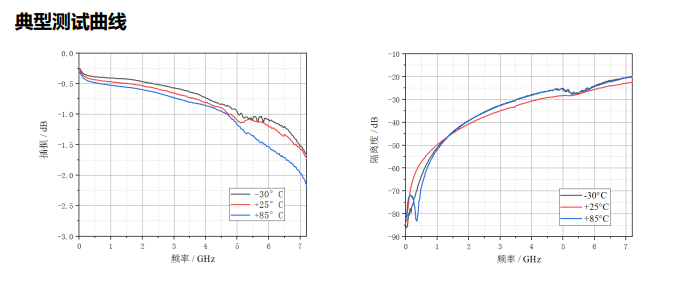

ADIC416LP1产品手册
|
