产品简介
ADIC922是一款一款高度集成化的前端模块(FEM) ，内部集成有两个单刀三掷开关，一个低噪 声放大器，一个功率放大器和一个旁路通道，可广泛应用于UWB定位和通信系统。 发射、接收和旁路的模式转换通过两个控制电压实现。该芯片可适用于TDD系统。为确保在 不同模式下的芯片有更低的功耗，功放和低噪放在发射模式和接收模式下有不同的工作状态（工作或关断），旁路模式下低噪放和功放均处于关闭状态。
芯片封装采用 12-pin 3.0 mm x 3.0 mmx 0.75 mm Quad-Flat-Non-Lead (QFN) .
性能特点
· 工作频率：6 - 7 GHz
· 发射路增益: 8.5 dB
· 接收路增益: 19 dB
· RX噪声特性: 2.5 dB @ 6.5 GHz
· TX 1dB压缩点输出功率: 16 dBm
· RX 1dB压缩点输出功率: 6 dBm
· 静电防护等级（ESD）： HBM
Class 1B
· 12-pin 3.0 mm x 3.0 mm x 0.75 mm
Quad-Flat-Non-Lead (QFN)
电性能表（Vdd1 = 3.3 V，Vdd2
= 3.3 V , Vctr1 = 3.3 V / 0 V ，Vctr2 = 3.3 V / 0 V )
|
指标
|
最小值
|
典型值
|
最大值
|
|

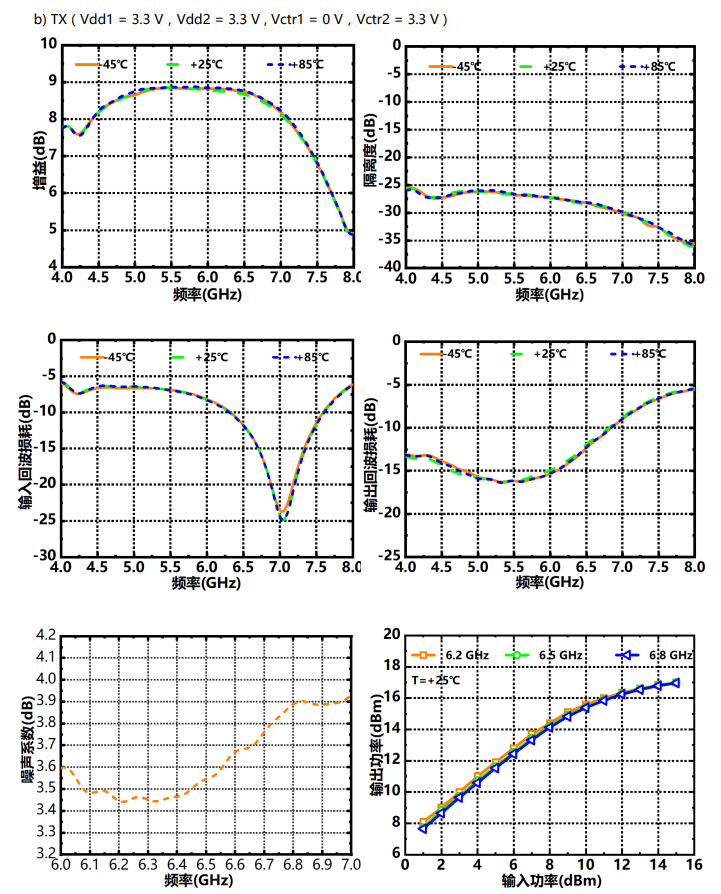

发射模式电性能
|
|
频率（GHz）
|
6.2
|
-
|
6.8
|
|
Tx 增益（dB）
|
6.5
|
8
|
9.5
|
|
Tx 1dB压缩点输出功率
（dBm）
|
14
|
16
|
18
|
|
TX 工作电流 Id2(mA)
|
35
|
55
|
75
|
|
RX 工作电流 Id1(mA)
|
0
|
0.8
|
1.6
|
|

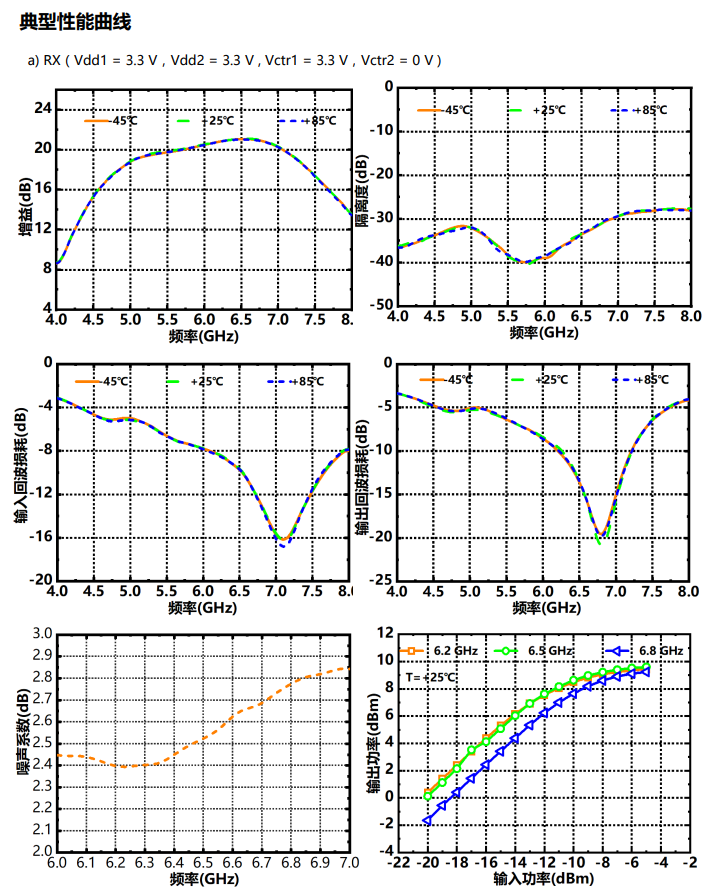

接收模式电性能
|
|
频率（GHz）
|
6.2
|
-
|
6.8
|
|
Rx 增益（dB）
|
17
|
20
|
23
|
|
Rx 噪声特性（dB）
|
2.5
|
3
|
3.5
|
|
Rx 1dB压缩点输出功率
（dBm）
|
0
|
3.5
|
7
|
|
RX 工作电流 Id1 (mA)
|
13
|
20
|
27
|
|
TX 工作电流 Id2 (mA)
|
0
|
0.8
|
1.6
|
|

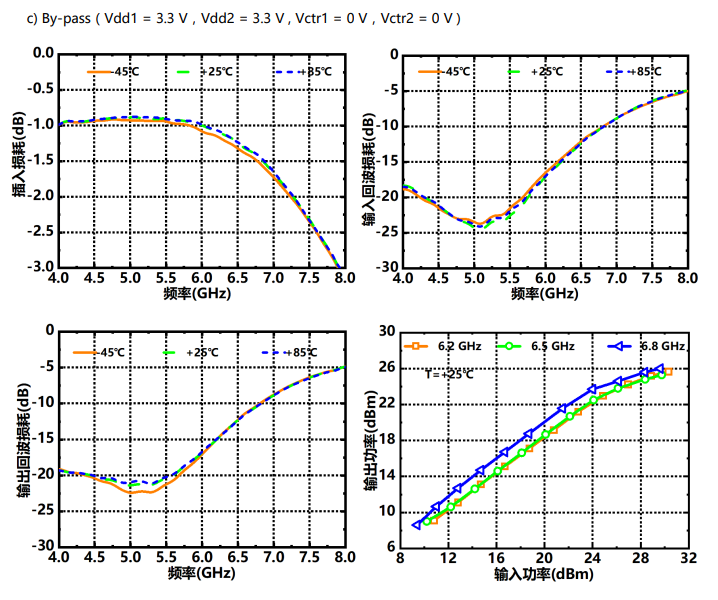

旁路模式电性能
|
|
频率（GHz）
|
6.2
|
-
|
6.8
|
|
插损（dB）
|
1.4
|
2.2
|
3
|
|
Rx 1dB压缩点输出功率
（dBm）
|
22
|
24
|
26
|
|
RX 工作电流 Id1 (mA)
|
0
|
0.8
|
1.6
|
|
TX 工作电流 Id2 (mA)
|
0
|
0.8
|
1.6
|
|
开关性能
|
|
RX to Bypass (ns)
|
-
|
200
|
-
|
|
TX to Bypass (ns)
|
-
|
200
|
-
|
|
Rx to Tx (ns)
|
-
|
350
|
-
|
ADIC922产品手册
|
