产品简介
ADIC870是一款用于中等功率应用的单刀单掷PIN开关器件，设计用于30MHz至3000 MHz。 它的额定工作功率为30 W。ADIC870开关采用低插入损耗和高可靠性的PIN二极管，在2 GHz以下具有低插入损耗和中等隔离度。
性能特点
· 中等功率：30 W
· 宽频带：30 MHz 至 3000 MHz
· 低插入损耗/中等隔离度
· 高可靠性封装
· 兼容260 °C回流焊接
· 尺寸： 2 mm × 1.27 mm × 1.1 mm 2-pin LGA leadless package
电性能表（ T = 25 °C ）
|
参数
|
频率范围
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
-
|
30
|
-
|
3000
|
MHz
|
|
最大功率
|
30-3000 MHz
|
|
30
|
|
W
|
|
插入损耗
|
Ic=10 mA, <1000 MHz
Ic=10 mA, <2000 MHz
Ic=10 mA, <3000 MHz
|
-
|
0.1
0.12
0.14
|
-
|
dB
|
|
隔离度
|
Vr=50 V, <1000 MHz
Vr=50 V, <2000 MHz
Vr=50 V, <3000 MHz
|
17
12
8
|
22
15
10
|
-
|
dB
|

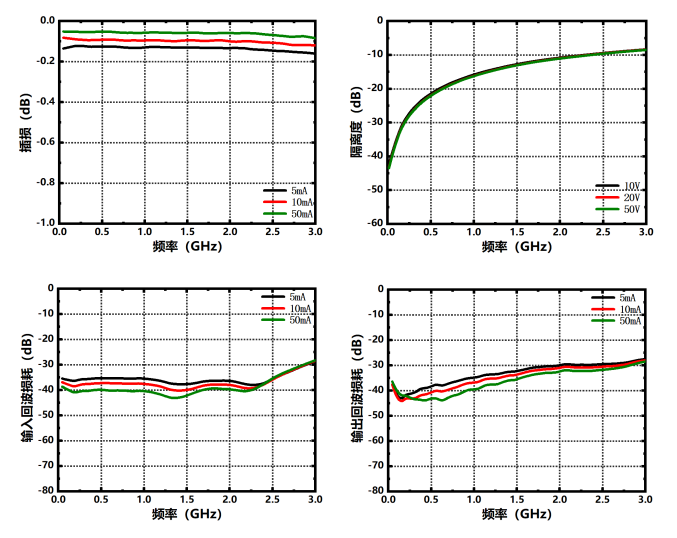

典型测试曲线 （T = 25 ℃，评估板测试曲线，30 MHz - 3000 MHz应用频段测试）
ADIC870产品手册
|
