产品简介
ADIC413LP25为一款单刀三掷射频开关。具有高隔离、低插损的特点，TTL信号控制，便于使用。采用2.5 mm × 2.5 mm的12-Pin QFN leadless封装。可广泛应用于RF/微波电路、测试测量、仪表仪器、雷达和电子对抗等。
性能特点
· 工作频率：DC - 3 GHz
· 插入损耗：0.45 dB@ 1 GHz
· 隔离度： 27 dB@ 1 GHz
· 输入1dB压缩点：33 dBm
· ESD: Class 1A
· MSL: Level 1
· 12-pin 2.5 mm × 2.5 mm × 0.75 mm QFN leadless package
电性能表（T = 25 ℃，0 V/3.3 V 控制，50 Ω system）
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
范围
|
|

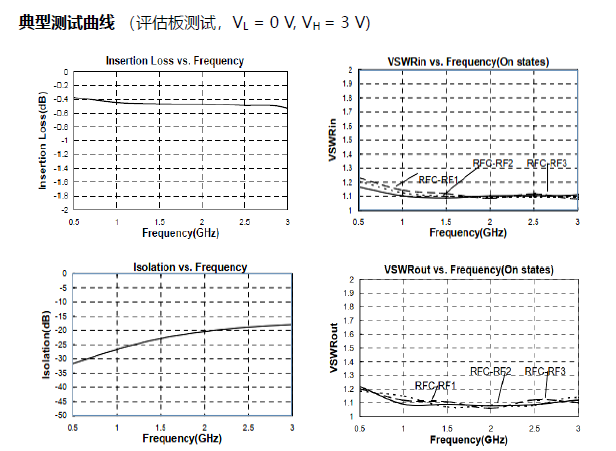

插入损耗
|
|
0.4
0.45
0.5
|
0.6
0.65
0.75
|
dB
|
DC - 1 GHz
1 - 2 GHz
2 - 3 GHz
|
|
隔离度
|
23
17
15
|
28
21
18
|
|
dB
|
DC - 1 GHz
1 - 2 GHz
2 - 3 GHz
|
|

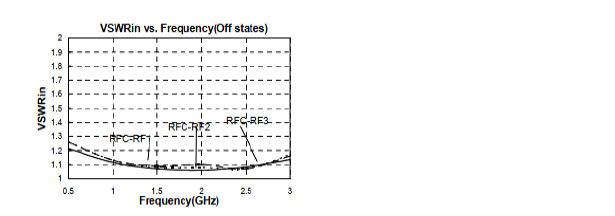

VSWR
|
|
1.2:1
|
1.4:1
|
|
|
|
输入P-1dB
|
+30
|
+33
|
|
dBm
|
0.5 - 3 GHz
|
|
输入IP3
0/+3.3V, 双音信号+25 dB
|
|
+60
|
|
dBm
|
0.5 -3 GHz
|
|
开关时间
上升，下降 （10/90% or 90/10% RF)
|
|
30
|
|
ns
|
|
|
开关时间
开，关 （50% CTL to 90/10% RF)
|
|
50
|
|
ADIC413LP25产品手册
|
