产品简介
ADIC420LP2为反射式CMOS SOI SP4T 射频开关。具有高隔离、低插损、尺寸小的特点，内部集成控制电路，便于使用。采用2 mm x 2 mm的12-Pin QFN leadless封装，本开关适用于RF/微波电路、测试测量和仪表仪器和电子对抗等多种通信等。
性能特点
· 工作频率：0.04 - 2.7 GHz
· 隔离度： 40 dB @ 1 GHz
· IIP3：+63 dBm @ 1 GHz
· IP0.1dB：36 dBm
· ESD：150 V HBM
· MSL：Level 2
· 封装 QFN 2X2-12L
电性能表（VDD = 3 V, VCTL = 3.3 V, TA = + 25 ℃, 50 Ω系统)
|
指标
|
最小
|
典型
|
最大
|
单位
|
范围
|
插入损耗
|
-
|
0.42
|
0.55
|
dB
|
0.04 GHz - 0.2 GHz
|
|
-
|
0.48
|
0.55
|
dB
|
0.2 GHz - 1.0 GHz
|
|
-
|
0.61
|
0.80
|
dB
|
1.0 GHz - 2.2 GHz
|
|
-
|
0.65
|
1.0
|
dB
|
2.2 GHz - 2.7 GHz
|
|
带内波动 （BW = 224 MHz)
|
-
|
-
|
0.2
|
dB
|
0.04 GHz - 1.0 GHz
|
|
隔离度
（ANT 到 RF/1/2/3/4)
|
48
|
53
|
-
|
dB
|
0.04 GHz - 0.2 GHz
|
|
35
|
40
|
-
|
dB
|
0.2 GHz -1.0 GHz
|
|
28
|
33
|
-
|
dB
|
1.0GHz -2.2 GHz
|
|
25
|
30
|
-
|
dB
|
2.2 GHz -2.7 GHz
|
|
回波损耗
|
20
|
25
|
-
|
dB
|
0.04 GHz - 1.0 GHz
|
|
18
|
23
|
-
|
dB
|
1.0 GHz -2.7 GHz
|
IIP3
|
+55
|
+63
|
-
|
dB
|
0.04 GHz -2.7 GHz
|
|
谐波
|
Pin= +26dBm, 2f0, 3f0
|
75
|
81
|
-
|
dBm
|
0.04 GHz -2.7 GHz
|
开关时间
|
开 （50% CTL to 90% RF)
|
-
|
500
|
1000
|
ns
|
-
|
关 （50% CTL to 10% RF）
|
-
|
410
|
1000
|
ns
|
-
|
上升沿（10% to 90% RF）
|
-
|
100
|
500
|
ns
|
-
|
下降沿（90% to 10% RF）
|
-
|
240
|
350
|
ns
|
|
|
Shutdown to active mode
(50% EN to 90% RF)
|
-
|
2
|
-
|
us
|
-
|
0.1 dB压缩点
|
+30
|
+36
|
-
|
dBm
|
0.04 GHz -2.7 GHz
|
工作电流
|
VDD 电流
|
-
|
50
|
-
|
uA
|
-
|
V1、 V2 电流
|
-
|
5
|
-
|
uA
|
-
|

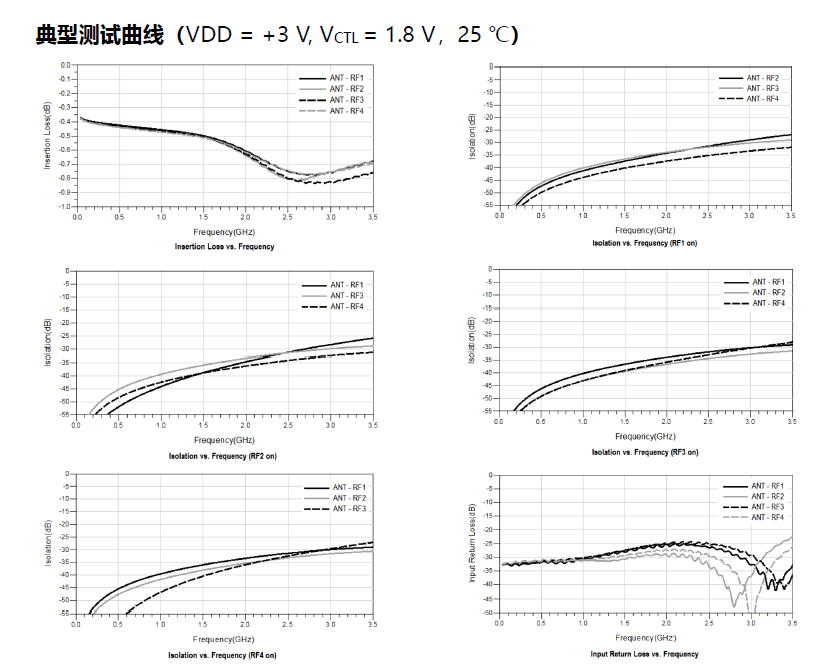

ADIC420LP2产品手册
|
