产品简介
ADIC422LP4是一款SOI CMOS MMIC 单刀五掷开关，频率范围覆盖DC - 3 GHz，插入损耗0.7 dB，隔离度50 dB，输入功率0.1 dB压缩点43 dBm。采用32-pin 4 mm × 4 mm × 1 mm QFN leadless 封装，可广泛应用于RF/微波电路和测试测量。
性能特点
· 工作频率：DC - 3 GHz
· 工作模式：SP5T或SP3T
· TX插入损耗：0.7 dB @ 1.5 GHz
· ANT回波损耗：10 dB @ 1.5 GHz
· TX回波损耗：10 dB @ 1.5 GHz
· TX-TX隔离度： 50 dB @ 1.5 GHz
· IP0.1 dB：43 dBm
· 32-pin 4 mm × 4 mm × 1 mm QFN leadless package
电性能表（T = 25 ℃， VDD = +3.4 V ~ +5.5 V，VSS = -3.4 V，VH = +3.3 V，VL = 0V，50 Ω系统）
|
指标
|
最小
|
典型
|
最大
|
单位
|
范围
|
|
插损 （ANT-TX)
|
-
|
0.4
|
0.7
|
dB
|
DC - 1.5 GHz
|
|
-
|
1.0
|
1.5
|
dB
|
1.5 - 3.0 GHz
|
隔离度 （TX-TX)
|
50
|
60
|
-
|
dB
|
DC - 1.5 GHz
|
|
40
|
45
|
-
|
dB
|
1.5 - 3.0 GHz
|
回波损耗 （ANT)
|
10
|
15
|
-
|
dB
|
DC - 1.5 GHz
|
|
8
|
9
|
-
|
dB
|
1.5 - 3.0 GHz
|
回波插损 （TX)
|
10
|
15
|
-
|
dB
|
DC - 1.5 GHz
|
|
8
|
9
|
-
|
dB
|
1.5 - 3.0 GHz
|
|
输入0.1 dB压缩点 （CW)
|
-
|
43
|
-
|
dBm
|
-
|

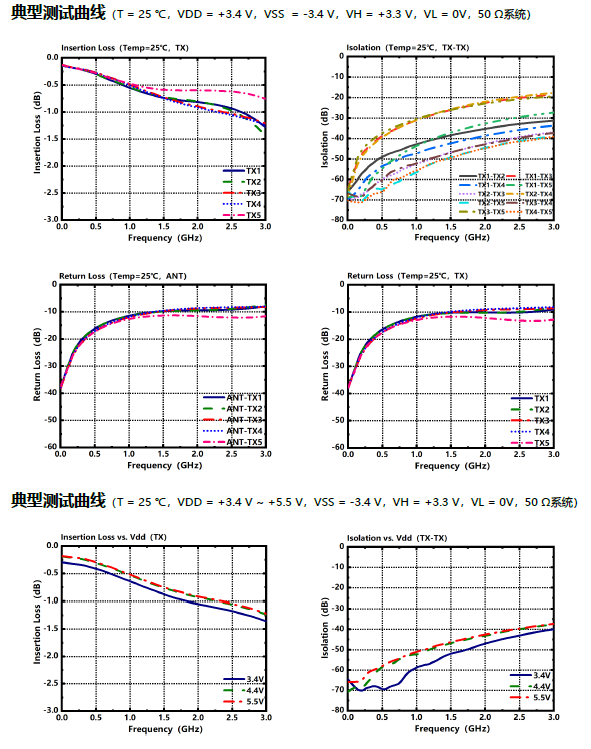

ADIC422LP4产品手册
|
