产品简介
ADIC744M-10是一款结构紧凑的10dB定向耦合器，频率范围覆盖1.0 - 2.0 GHz，耦合平坦度±1.5 dB，器件采用表贴封装形式，可以广泛应用于大功率应用中的功率探测和注入等。ADIC744M-10可以同脚替换Anaren公司的11305-10。
性能特点
· 工作频率：1.0 - 2.0 GHz
· 插入损耗：0.5 dB
· 耦合度：10 dB
· 耦合平坦度：±1.5 dB
· 方向性：22 dB
· 回波损耗：23 dB
· 器件尺寸：14.2 mm × 8.9 mm × 1.8 mm
电性能表（T = 25 ℃，50 Ω system ）
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
1
|
-
|
2
|
GHz
|
|
耦合度
|
-
|
10
|
-
|
dB
|
|
插入损耗
|
-
|
0.5
|
-
|
dB
|
|
回波损耗
|
-
|
23
|
-
|
dB
|
|
方向性
|
-
|
22
|
-
|
dB
|
|
功率处理能力
|
-
|
60
|
-
|
W
|

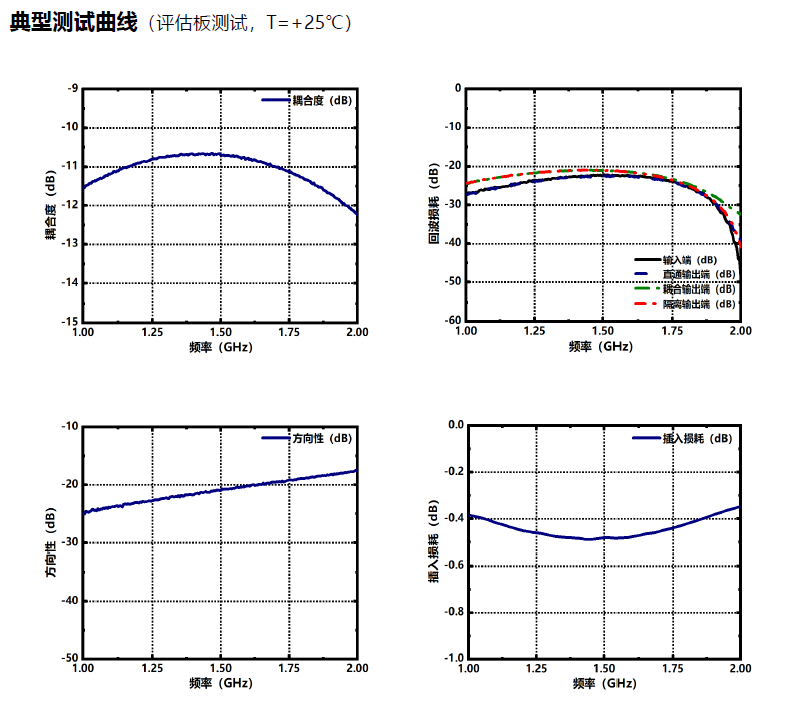

ADIC744M-10产品手册
|
