产品简介
ADIC208M是一款频率覆盖18 - 22 GHz的低噪声放大器模块。该产品在整个工作频段内具有低噪声，高增益，高线性度的特点。模块尺寸44 mm x 43.7 mm，非常适合应用于微波混合集成电路和低功耗系统。
性能特点
· 工作频段：18 - 22 GHz
· 噪声系数：1.2 dB @ 20 GHz
· 增益： 22 dB @ 20 GHz

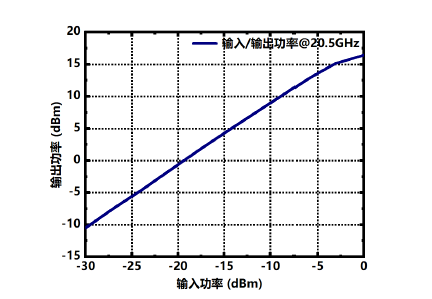

· P1dB：15.6 dBm @ 20.5 GHz
· 偏置电压：VDD = +2 V，Vg = 0.4 V
（Idd=10 mA）
· 模块尺寸：44 mm x 43.7 mm
电性能表（T = 25 ℃，VDD = +2 V，IDD = 10 mA ）
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
范围
|
|
频率范围
|
18
|
|
22
|
GHz
|
|
|
增益
|
|
23
22
24
|
|
dB
dB
dB
|
18 GHz
20 GHz
22 GHz
|
|
P1dB
|
|
15.6
|
|
dBm
|
20.5 GHz
|
|
输入回波损耗
|
|
-29
|
|
dB
|
20 GHz
|
|
输出回波损耗
|
|
-16
|
|
dB
|
20 GHz
|
|
噪声系数
|
|
1.1
1.2
1.5
|
|
dB
dB
dB
|
18 GHz
20 GHz
22 GHz
|
|
VDD
|
|
2
|
|
V
|
|
|
IDD
|
|
10
|
|
mA
|
|
ADIC208M产品手册
|
