产品简介
ADIC723M是一款宽带功分器模块,频率范围0.5 - 6 GHz,具有较低的插损和优良的端口驻波特性,隔离度大于20 dB。
器件采用SMA接口,便于系统中连接使用。
性能特点
· 宽频带工作:0.5 - 6 GHz
· 插入损耗:0.5 dB
· 隔离度:25 dB
· 输入回波损耗:20 dB
· 输出回波损耗:20 dB
· 输入/输出阻抗:50 Ω
· 模块尺寸:73.2 mm × 40.1 mm
电性能表(T= +25 ℃,50 Ω system)
指标
|
最小值
|
典型值
|
最大值
|
单位
|
频率范围
|
0.5
|
-
|
6
|
GHz
|
插入损耗
|
-
|
0.5
|
-
|
dB
|
插损波动
|
-
|
±0.5
|
-
|
dB
|
隔离度
|
-
|
25
|
-
|
dB
|
输入回波损耗
|
-
|
20
|
-
|
dB
|
输出回波损耗
|
-
|
20
|
-
|
dB
|

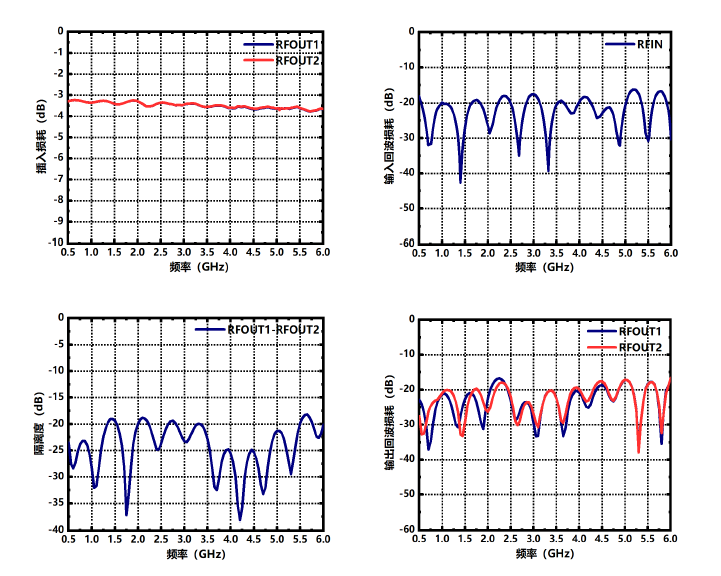

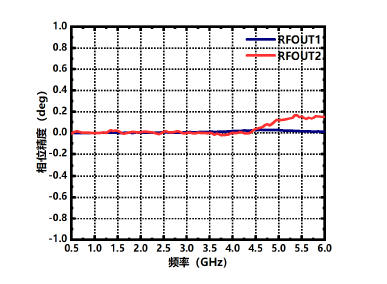

典型测试曲线 (T= +25 ℃,50 Ω system)
