产品简介
ADIC724M是一款低损耗功分器模块，频率范围15-50 GHz, 具有较低的插损和优良的端口驻波特性，隔离度大于15dB.
器件采用2.4mm的接口，便于系统中连接使用。
性能特点
· 宽频带工作：15 - 50 GHz
· 插入损耗：0.4 dB
· 隔离度：15 dB
· 输入回波损耗：15 dB
· 输出回波损耗：15 dB
· 输入/输出阻抗：50 Ω
· 模块尺寸：14 mm × 9.5 mm × 1.8 mm
电性能表（T= +25 ℃，50 Ω system）
|
指标
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
15
|
-
|
50
|
GHz
|
|
插入损耗
|
-
|
0.4
|
-
|
dB
|
|
插损波动
|
-
|
±0.7
|
-
|
dB
|
|
隔离度
|
-
|
15
|
-
|
dB
|
|
输入回波损耗
|
-
|
15
|
-
|
dB
|
|
输出回波损耗
|
-
|
15
|
-
|
dB
|

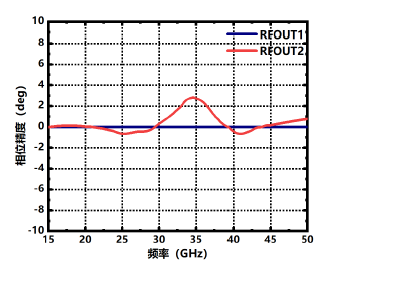

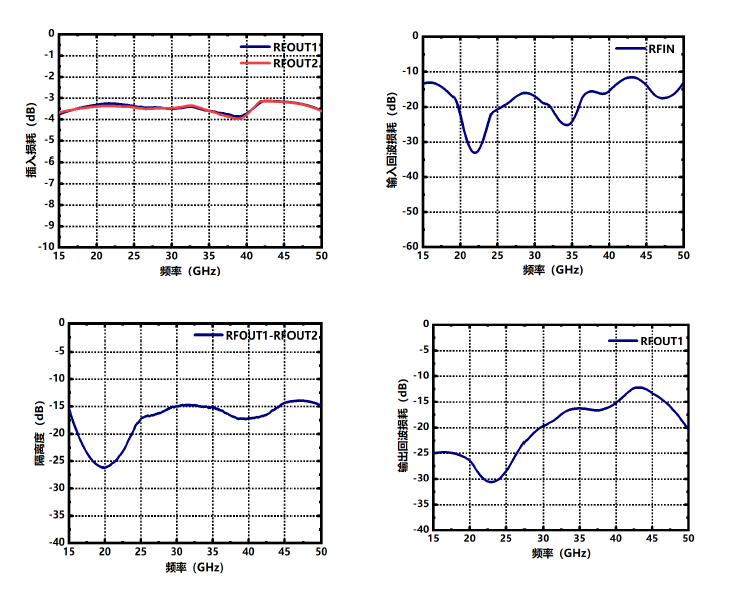

典型测试曲线（T= +25 ℃，50 Ω system）
